| 1.支座安装广泛应用于开关装置、倾斜装置。如图： 型号 | A | B | C | D | E | F | 002 | 75 | 60 | 15 | 64 | 12 | 25 | 005 | 75 | 60 | 15 | 64 | 12 | 25 | 010 | 75 | 60 | 15 | 86 | 15 | 35 | 025 | 100 | 75 | 20 | 115 | 20 | 45 | 050 | 105 | 75 | 25 | 158 | 25 | 58 | 100 | 145 | 100 | 40 | 201 | 30 | 76.3 | 150 | 155 | 105 | 50 | 224 | 44 | 76.3 | 200 | 173 | 110 | 63 | 244 | 50 | 89.1 |
2.支架 支座与支架配合，实现多方位升降。
型号 | M | N | O | P | Q | R | S | T | U | V | W | X | 002 | 130 | 100 | 12 | 100 | 118.5 | 2-φ12 | 15 | 15 | 28 | 30 | 15 | — | 005 | 130 | 100 | 12 | 100 | 118.5 | 2-φ12 | 15 | 15 | 28 | 30 | 15 | — | 010 | 180 | 130 | 15 | 150 | 178 | 2-φ18 | 15 | 25 | 40 | 45 | 17 | — | 025 | 180 | 130 | 15 | 150 | 178 | 2-φ18 | 20 | 25 | 40 | 45 | 30 | — | 050 | 200 | 150 | 15 | 170 | 200 | 2-φ18 | 25 | 25 | 40 | 45 | 35 | — | 100 | 280 | 220 | 22 | 240 | 290 | 4-φ22 | 40 | 159 | 30 | 70 | 70 | 55 | 150 | 360 | 280 | 27 | 300 | 360 | 4-φ33 | 50 | 195 | 40 | 85 | 85 | 70 | 200 | 400 | 320 | 30 | 380 | 450 | 4-φ33 | 63 | 210 | 40 | 90 | 90 | 75 |

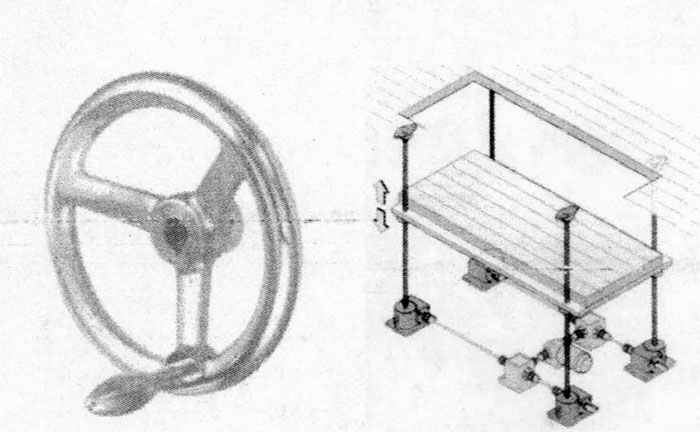

3.手轮盘： 此件只适应于JWM型工作在冲击、振动不大的场合，请不要应用在JWB、JWH结构中。 尺寸表： 型号 | NV80 | NV100 | NV200 | NV280 | NV450 | HD | HL | HD | HL | HD | HL | HD | HL | HD | HL | JWM002 | 80 | 108 | — | — | — | — | — | — | — | — | JWM005 | 80 | 108 | — | — | — | — | — | — | — | — | JWM010 | 80 | 122 | 100 | 125 | — | — | — | — | — | — | JWM025 | — | — | 100 | 140 | 200 | 198 | — | — | — | — | JWM050 | — | — | — | — | 200 | 221 | 280 | 229 | — | — | JWM100 | — | — | — | — | — | — | 280 | 242 | 450 | 295 | JWM150 | — | — | — | — | — | — | 280 | 247 | 450 | 300 | JWM200 | — | — | — | — | — | — | — | — | 450 | 304 |
注：手轮为外购件，以定货时实物尺寸为准。 4.双头输出：适用于开闭装置，反转装置

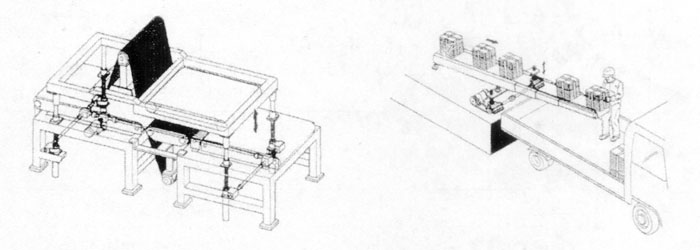

5.带电机示意图 6.应用举例： 平台升降 | 调整表面加工机的工作高度 调整滑动传送带的倾斜程度 | 更改校正器的作业高 大型窗户（门）自动开关 |
|
