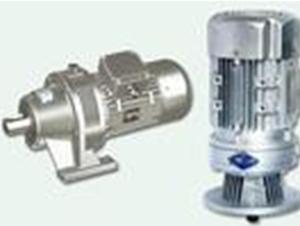

WB铝壳减速机|微型摆线减速机-WB系列铝合金微型摆线针轮减速机-桥星减速机

采用高压压铸铝合金外壳，采用新的加工工艺，提高了工件密度，产品内在的质量_，体积更小，重量更轻，外观更美。全部使用润滑脂润滑，不易漏油，用户可根据需要在_角度，方向安装使用。
单级减速机型号：WB65、WB85、WB100、WB120、WB150
减速比有9、11、17、21、23、29、35、43、47、59、71
双级减速机型号：WBE1065、WBE1285、WBE1510
减速比有121、187、289、385、473、595、731、989、1225、1849
机座：立式机座、立式派生机座、卧式机座。
输入转速：1500r/min
输出转速：单级167、136、88、71、65、52、43、35、32、25、21。
双级12.4、8、5.2、3.9、3.2、2.5、2、1.5、1.2、0.8。
输入转速：1000r/min
输出转速：单级111、91、59、43、34、29、23、21、17、14。
双级8.2、5.3、3.4、2.6、2.6、1.7、1.4、1、0.8、0.5。
单级减速机配制的电机功率（瓦W）：60~750W
WB65交流三相电机：60W、90W、120W
交流单相电机：40W、60W、90W
SZ型直流伺服电机：50W
WB85交流三相电机：90W、120W、180W、250W
交流单相电机：90W、120W
SZ型直流伺服电机80W、123W、185W
WB100交流三相电机：180W、250W、370W、550W、750W
交流单相电机：180W、250W、370W、550W
SZ型直流伺服电机185W、355W
双级减速机配制的电机功率（瓦W）：60~550W
WB1065交流三相电机：60W、90W、120W
交流单相电机：40W、60W、90W
SZ型直流伺服电机：50
WB1285交流三相电机：90W、120W、180W、250W
交流单相电机：90W、120W
SZ型直流伺服电机：80W、123W、185W。
WB1510交流三相电机：180W、250W、370W、550W
交流单相电机：180W、250W、370W、550W
SZ型直流伺服电机：185W、355W
实际要求的输出扭矩（牛顿。米N.M）：
单级：25、50、100、150、250
双级：150、260、300
三、单级减速机型号规格表

机型号 电动机功率（w） 减速比 输出许用扭矩（N-m） 交流三相电机 交流单相电机 Z型直流电机 SZ型直流伺服电机 9 11 17 23 29 35 43 47 59 71 65 60 40 50 50 ○ ○ ○ ○ ○ ● ● ● 40 90 60 ○ ○ ○ ● ● ● ● ● 120 90 ● ● ● ● ● ● 85 90 90 80 ○ ○ ○ ○ ○ ○ ● ● ● 80 120 120 123 ○ ○ ○ ○ ○ ● ● ● ● 180 ○ ○ ○ ● ● ● ● ● 250 ● ● ● ● 100 180 180 200 185 ○ ○ ○ ○ ○ ● ● ● ● 100 250 250 ○ ○ ○ ○ ● ● ● ● 370 370 355 ○ ○ ● ● ● ● ● 550 ● ● ● ● ● 750 ● ● ● ● 120 370 370 355 ○ ○ ○ ○ ○ ○ ● ● ● ● 150 550 550 ○ ○ ○ ○ ● ● ● 750 ● ● ● ● ● 150 750 750 ○ ○ ○ ○ ○ ○ ● ● ● ● 250 1100 1100 ○ ○ ○ ○ ● ● 1500 ● ● ● ● 输出转速（r/min） 输入转速（1500r/min） 167 136 88 65 52 43 35 32 25 21 输入转速（1000r/min） 111 91 59 43 34 29 23 21 17 14

四、双级减速机规格表

机型号	电动机功率（w）				减速比（各数值可开被开根）										输出许用扭矩（N-m）
	交流三相电机	交流单相电机	Z型直流电机	SZ型直流伺服电机	121	187	289	385	473	595	731	989	1225	1849
1065	60	40			○	○	○	○	●	△	△	△	△		150
	90	60	50	50	○	○	○	●	△	△	△
	120	90			●	●	●	△	△	△
1285	90	90		80	○	○	○	●	●	△	△	△	△	△	260
	120	120		123	○	○	●	●	△	△	△
	180			185	○	●	●	△	△	△
	250				●	●	△	△	△
1510	180	180		185	○	○	○	●	●	△	△	△	△	△	300
	250	250			○	○	●	△	△	△
	370	370		355	○	●	△	△	△
	550	550			●	△	△	△
输出转速（r/min）	输入转速（1500r/min）				12.4	8	5.2	3.9	3.2	2.5	2	1.5	1.2	0.8
	输入转速（1000r/min）				8.2	5.3	3.4	2.6	2.6	1.7	1.4	1	0.8	0.5

五、选型说明：
一、根据机型号大小不同，在同一机型中不同减速比所选用的电机功率也不同。表中列出了根据不同减速比所相应电机功率。
二、表中列有各机型号减速机输出许用扭矩。选用时，实际工作扭矩应小于本系列减速机许用扭矩，_瞬时负荷和启动负荷应小于本系列减速机额定负荷的160%。
三、表中标“●”者，可以使用电机全容量。但使用启动频繁或冲击大的负荷时，应选用标“○”者。标“△”者应在输出轴上装有卸荷安全装置，以防止减速机受力矩过大而损坏。

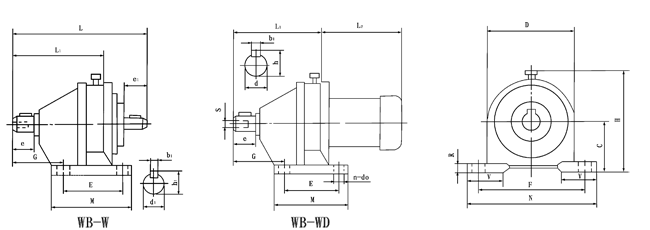

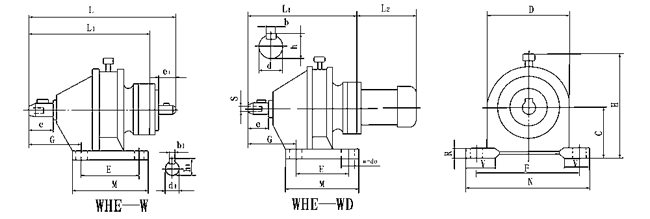

WB、WBD型卧式单级微型摆线减速机外型及安装尺寸

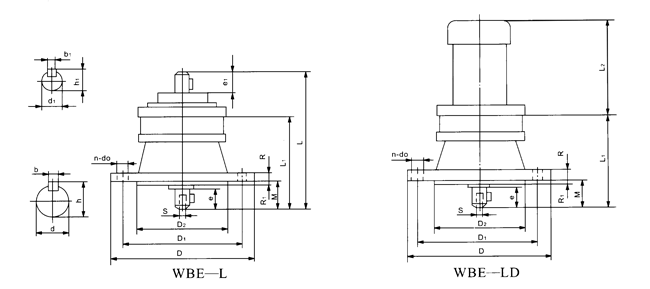

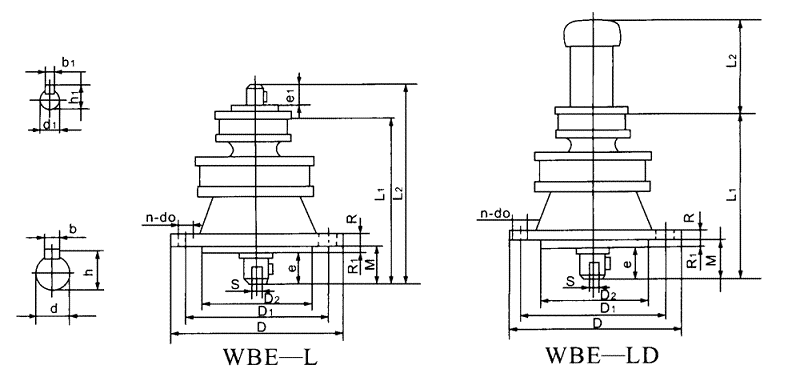

WBE、WBED型立式单级微型摆线针轮减速机外型及安装尺寸
