机架

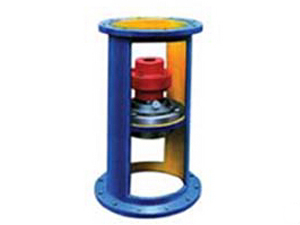

DJ、LDJ型机架(CD130B-86)

我厂主要生产各种型号减速机机架、机械密封、齿轮减速机、涡轮蜗杆减速机等产品。本厂技术力量雄厚,可以确保搅拌器、机械密封、减速机支架、涡轮蜗杆减速机等产品质量。
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606

DJ、LDJ型机架(CD130B-86)详细介绍

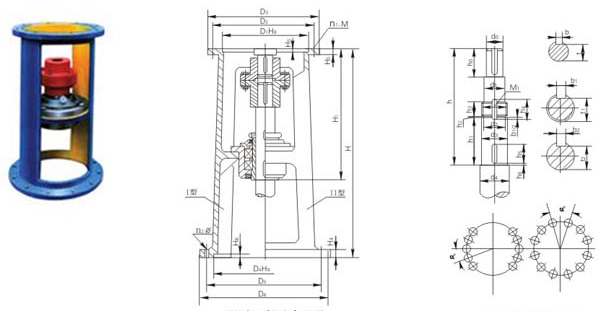

DJ、LDJ型单支点机架主要参数及尺寸

型号

H 1

H 3

H 4

H 5

H 6

输入端接口

输出端接口

D 1

D 2

D 3

n 1 -M

D 4

D 5

D 6

n 2

DJ,LDJ30 A B

320

15

20

4

6

140
200

160
230

190
260

4-B10
6-M12

240

285

315

Ⅰ20
Ⅱ30

10-φ14
12-φ14

DJ,LDJ3_

334

17

20

5

6

170

200

230

6-M10
(6-M12)

260

320

360

Ⅰ20
Ⅱ30

10-φ14
12-φ14

DJ,LDJ40 A B

334

17

20

4

6

200
230

230
260

260
290

6-M10
6-M12

260

320

360

Ⅰ20
Ⅱ30

10-φ14
12-φ14

DJ,LDJ4_

338

20

20

5

6

200

230

260

6-M10
(6-M12)

260

320

360

Ⅰ20
Ⅱ30

10-φ14
12-φ14

DJ,LDJ55 A B

372

22

24

6
5

6

270

310
305

340

6-M10
8-M16

325

400

435

30

12-φ14

DJ,LDJ6_

447

22

24

6

6

316(320)

360

400

8-M12
(8-M16)

350

420

460

30

12-φ18

DJ,LDJ70 A B

447

22

24

6
5

6

316(320)
320

360

400

8-M12
(8-M16)

350

420

460

30

12-φ18

DJ,LDJ80 A B

495

22

28

6
5

8

345
360

390
410

430
460

8-M16
(8-M20)

380

455

495

30

12-φ18

DJ,LDJ90A

519

22

28

7

8

400

450

490

12-M16
(12-M20)

430

510

555

30

12-φ23

DJ,LDJ100 A B

535

25

28

9
5

10

455(460)
470

520

580

12-M20

480

560

600

22.5

16-φ23

DJ,LDJ110 A B

660

30

25

11
6

10

520

590

650

12-M20

560

650

700

22.5

16-φ27

DJ,LDJ120A

660

30

38

11

10

520

590

650

12-M20

560

650

700

22.5

16-φ27

DJ,LDJ130 A B

790

45

40

12
9

10

680

800

880

12-M30

720

810

880

18

20-φ27

DJ,LDJ140A

790

45

40

12
9

12

680

800

880

12-M30

720

810

880

18

20-φ27

DJ,LDJ150

790

45

45

14
10

12

820

940

1020

16-M30

840

940

1020

22.5

16-φ33

DJ,LDJ160

810

50

50

14
10

12

820

940

1020

16-M30

840

940

1020

22.5

16-φ33

DJ,LDJ180

910

55

50

14
10

12

960

1080

1160

20-M30

970

1080

1160

18

20-φ33

DJ、LDJ型单支点机架主要参数及尺寸



型号

搅拌轴轴端尺寸

DJ型

LDJ型

h(A/B)

h 0

h 1

h 2

h 3

h 4

h 5

h 6

d 0

d 1

d 2

M 1

d 3 (h 9

zd 4

b

b 1

b 2

t

t 1

t 2

H

重量kg

H

重量kg

DJ,LDJ30 A B

250/254

53

103

3

13

22

30

3

30

32

32.8

M35×1.5

35

40

8

6

6

26

31

31.5

550

46

700

54

DJ,LDJ3_

253

53

113

3

15

24

40

3

35

42

42.8

M45×1.5

45

50

10

6

6

30

41

41.5

600

79

750

89

DJ,LDJ40 A B

242/249

69

113

3

15

24

40

3

40

42

42.8

M45×1.5

45

50

12

6

6

35

41

41.5

600

79

750

89

DJ,LDJ4_

246

69

113

3

15

28

40

3

45

47

47.8

M50×1.5

50

65

14

8

8

39.5

46

46

600

84

750

94

DJ,LDJ55 A B

274/272

80

118

4

15

27

40

3

55

57

57

M60×2

60

65

16

8

8

49

56

56

660

151

760

157

DJ,LDJ6_

333

87

143

4

18

32

50

3

65

71

72

M75×2

75

80

18

10

10

58

69

70

720

171

870

181

DJ,LDJ70 A B

333/327

87

143

4

18

32

50

3

70

71

72

M75×2

75

80

20

10

10

62.5

69

70

720

171

870

181

DJ,LDJ80 A B

371/340

91

163

4

18

32

60

3

80

81

82

M85×2

85

90

22

10

10

71

79

80

785

209

935

219

DJ,LDJ90A

375

125

168

4

20

36

60

3

90

91

92

M95×2

95

4110

25

12

12

81

89

90

805

266

955

276

DJ,LDJ100 A B

386/360

134

178

4

24

42

60

3

100

111

112

M115×2

115

125

28

14

14

90

109

109.5

820

347

1020

362

DJ,LDJ110A

456

155

178

4

24

42

60

3

110

112

112

M115×2

115

125

28

14

14

100

108

109.5

1100

533

1150

537

DJ,LDJ120A

456

155

178

4

24

42

60

3

120

122

122

M125×2

125

140

32

14

14

109

119

119.5

1100

553

1150

557

DJ,LDJ130 A B

570/570

197

208

4

28

46

70

3

130

135

137

M140×2

140

150

32

14

14

119

132

134.5

1200

723

1400

754

DJ,LDJ140A

570

197

208

4

28

48

70

3

140

145

147

M150×2

150

160

36

16

16

128

142

144

1200

743

1400

774

DJ,LDJ150

根据减
速机型
号而定

210

208

4

32

52

70

3

150

155

156

M160×3

160

170

36

16

16

138

152

154

1200

765

1400

798

DJ,LDJ160

210

227

4

32

52

80

3

160

165

166

M170×3

170

180

40

16

16

147

162

164

1200

780

1400

820

DJ,LDJ180

235

242

4

36

58

90

3

180

185

186

M190×3

190

200

45

18

18

165

180

182

1280

887

1400

933

注:图示所“h”仅与本样本BLD、LC-Ⅱ、DC-Ⅱ系列减速机相配,如选用其他型号或其他厂家减速机,“h”需另行计算。增高后的LDJ型机架其下部空间高度可容纳205、206或207双端面机械密封
