机架

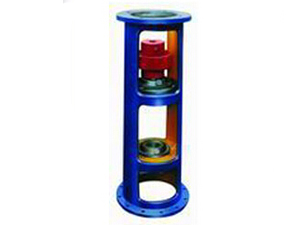

SJ、LSJ型机架(CD130B-86)

SJ、LSJ型机架在实际应用中常用刚性联轴器代替弹性联轴器联接搅拌轴与减速机出轴,联消底轴承或中间轴承等支点。这样使用,简化了单支点机架的应用条件。
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606

SJ、LSJ型机架(CD130B-86)详细介绍

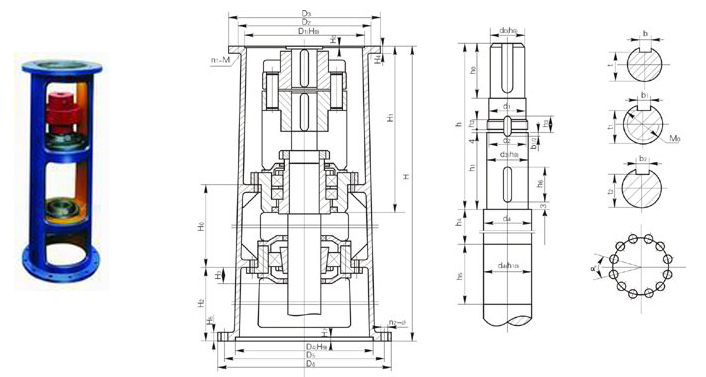

SJ、LSJ型双支点机架主要参数及尺寸

机架代号

H 0

H 1

H 3

H 4

H 5

H 6

H 7

D 1

D 2

D 3

n 1 -M

D 4

D 5

D 6

n 2

SJ,LSJ55 A B

450

402

58

22

24

6

6

270

310
305

340

6-M10
8-M16

325

400

435

30

12-φ14

SJ,LSJ65 A B

450

487

58

22

24

6
5

6

316

360

400

8-M12
(8-M16)

350

420

460

30

12-φ18

SJ,LSJ70 A B

450

487

528

22

24

6
5

6

316(320)
320

360

400

8-M12
8-M16

350

420

460

30

12-φ18

SJ,LSJ80 A B

450

545

60

25

28

6
5

8

345
360

390
410

430
460

8-M16
8-M20

380

455

495

30

12-φ23

SJ,LSJ90A

600

569

69

25

40

7

8

400

450

490

12-M16
(12-M20)

430

510

555

30

12-φ23

SJ,LSJ100 A B

600

685

61

30

40

9
5

10

455(460)
470

520

580

12-M20

480

560

600

22.5

16-φ23

SJ,LSJ110A

600

685

61

38

40

11

10

520

590

650

12-M20

560

650

700

22.5

16-φ27

SJ,LSJ120A

600

685

61

38

40

11

10

520

590

650

12-M20

560

650

700

22.5

16-φ27

SJ,LSJ130 A B

650

761

85

40

45

11
9

10

680

800

880

12-M30

720

810

880

18

20-φ27

SJ,LSJ140A

650

761

85

40

45

11
9

12

680

800

880

12-M30

720

810

880

18

20-φ27

SJ,LSJ150 A B

650

761

76

50

50

14
10

12

820

940

1020

16-M30

720

810

880

18

16-φ33

SJ,LSJ160 A B

650

780

81

50

50

14
10

12

820

940

1020

16-M30

840

940

1020

22.5

16-φ33

SJ,LSJ180 A B

650

910

83

50

50

14
10

12

960

1080

1160

20-M30

970

1080

1160

18

20-φ33



型号

搅拌轴轴端尺寸

SJ型

LSJ型

h(A/B)

h 0

h 1

h 2

h 3

h 4

h 5

h 6

h 7

d 0

d 1

d 2

M 0

d 3 (h 9

d 4

b

b 2

b 2

t

t 1

t 2

H

H 2

重量(kg)

H

H 2

重量(kg)

SJ,LSJ55 A B

307/302

80

118

15

24

300

120

40

3

55

57

57

M60×2

60

65

16

8

8

49

56

56

1070

312

170

1220

462

186

SJ,LSJ65 A B

373

95

143

18

32

275

135

50

3

65

72

72

M75×2

72

80

18

10

10

58

59

70

1140

307

261

1290

457

277

SJ,LSJ70 A B

373/367

95

143

18

32

275

135

50

3

70

72

72

M75×2

75

80

20

10

10

62.5

69

70

1140

307

261

12980

457

277

SJ,LSJ80 A B

422/385

95

163

18

32

250

139

60

3

80

81

82

M85×2

85

90

22

10

10

71

79

80

1230

354

372

1380

504

388

SJ,LSJ90A

436

115

168

20

36

380

162

60

3

90

91

92

M95×2

95

110

25

12

12

81

89

90

1400

363

427

1550

513

447

SJ,LSJ100 A B

532/510

135

178

24

42

360

182

60

3

100

110

112

M115×2

115

125

28

14

14

90

109

109.5

1510

350

515

1710

550

542

SJ,LSJ110A

489

145

178

24

42

380

182

60

3

110

111

112

M115×2

115

125

28

14

14

100

109

109.5

1510

350

621

1710

550

642

SJ,LSJ120A

489

145

178

24

42

380

182

60

3

120

122

122

N125×2

115

125

32

14

14

109

119

119.5

1510

350

641

1710

550

662

SJ,LSJ130 A B

537/545

205

208

28

46

370

200

70

3

130

135

137

M140×2

140

150

32

14

14

119

132

134.5

1610

374

994

1810

574

1021

SJ,LSJ140A

537

205

208

28

48

370

200

70

3

130

135

137

M140×2

140

150

32

14

14

119

132

134.5

1610

374

994

1810

574

1021

SJ,LSJ150 A B

根据减速机型号而定

220

208

32

52

370

200

70

3

150

155

156

M160×3

160

170

36

16

16

138

152

154

1660

410

1050

1860

610

1110

SJ,LSJ160 A B

220

227

32

52

340

215

80

3

160

165

166

M170×3

170

180

40

16

16

147

182

164

1660

410

1060

1860

610

1120

SJ,LSJ180 A B

290

242

36

58

310

230

90

3

180

185

186

M190×3

190

200

45

18

18

165

180

182

1710

402

1220

1920

602

1260

注:图示所注“h”仅与本样本BLD、LC-Ⅱ、DC-Ⅱ系列减速机相配,如选用其他型号或其他厂家减速机,“h”需另行计算。增高后的LSJ型机架其下部空间高度可容纳205、206或207型双端面机械密封。
