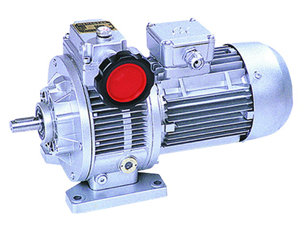

MB系列行星摩擦式无级机械变速器

行星摩擦式无级机械变速器采用传动带和工作直径可变的主、从动轮相配合来传递动力,可以实现传动比的连续改变,从而得到传动系与发动机工况的_匹配。
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606

MB系列行星摩擦式无级机械变速器详细介绍

简介及特点
MB系列无级变速机,经过多年来在实践使用中,证明在众多的无级变速机家族中,具有独特风格,由于该系列产品设计结构合理、操作方便、传动稳定等特点,所以广泛应用于食品机械、化工机械、印刷机械、造纸机械、纺织机械、橡胶机械、塑料机械、陶瓷机械、制药机械及各种工作生产流水线中的要求工艺参数多变和速度连续变化的场合,还具备了在新产品试制过程中探求机器_的工作速度。
由此可见,采用了无级变速传动有利于简化变速传动方案,提高劳动生产力和产品质量,合理地利用动力和节约能源,亦具有以下特点:
1、调速精度高,调速精度在0.5-1转,这是目前同类无级变速机中_的。
2.调速范围大:调速范围R=5即输出转速可在输入转速的1/1.45至1/7.25之间任意变化,并且本机能与各种摆线针轮减速机、蜗轮减速机、齿轮减速机及各种增速机直联式组合使用,而得到_低或_高的变速范围。
3.高强度:在加冲击负载或机器逆转时本机能可靠、_地传动、无后座力,具有足够的强度。
4.本系列减速机的所有磨擦副部件都采用GCr15轴承钢经严格的热处理,精密的加工、研磨、接触与润滑性能良好,所以运转平稳,噪音低、使用寿命长。
5.同轴结构:体积少、重量轻。

MB系列行星靡擦机械无级变速机的外形及传动变速原理
MB系列行星摩擦式机械无级变速器主要由压紧的主动装置、摩擦传动机构、调速控制机构组成。
带锥度的主动轮(1)和压盘(2)被一组碟形弹簧(3)压紧,输入轴(4)与主动轮用键联接,而组成压紧的主动装置。
一组带锥度的行星摩擦轮(5)内侧夹在压紧的主动轮和压盘之间,外侧夹在带锥度的固定环(6)和调速凸轮(7)之间,而组成摩擦副;当压紧的主动装置运转时,摩擦轮_做纯滚动,由于固定环和调速凸轮不动,因此,摩擦轮在自转的同时作公转运转,通过行星摩擦轮的中心轴及滑块轴承(8)而带动行星架(9)转动。
转动手轮(10)带动调速凸轮改变角向位置的同时,调速凸轮的端面曲线经平面弹子夹(11)和固定凸轮(12)的端面曲线作用,使调速凸轮产生轴向移动,从而均匀改变调速凸轮和固定环之间的间隔,使锥度行星摩擦轮产生径向移动。_后均匀地改变了行星摩擦轮与主动轮、压盘及固定环、调速凸轮摩擦处的工作半径,实现稳定的无级变速。

MB系列行星靡擦机械无级变速机基型的型号规格
型号
MB02
MB04
MB07
MB15
MB22
MB40
MB55
MB75
4_输入功率(KW)
0.18
0.37
0.55
0.75
1.1
1.5
2.2
3
4
5.5
7.5
6级输入功率(KW)


0.37
0.55
0.75
1.1
1.5
2.2
3
4
5.5
输出许用扭矩N.m
1.5~3
3~6
5~10
6~12
9~18
12~24
18~36
24~48
32~64
45~90
59~118
输出转数r/min
当电机输入数为(4_)1400r/min 其输出转数=1000~200 r/min
当电机输入数为(6_)960r/min 其输出转数=650~130r/min

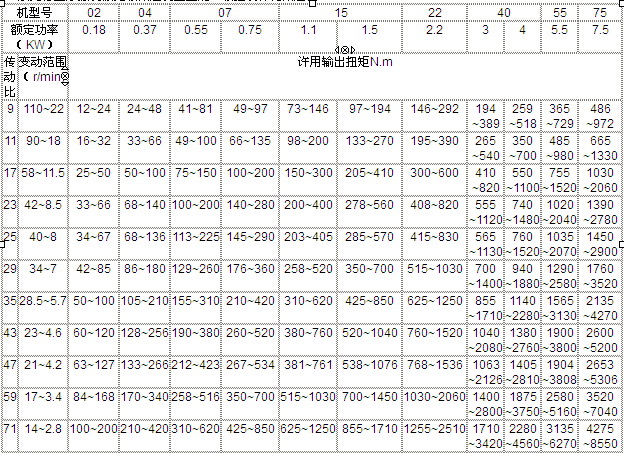

MB系列基型配一级齿轮减速机的型号规格

机型号
02
04
07
15
22
40
55
75
额定功率(KW)
0.18
0.37
0.55
0.75
1.1
1.5
2.2
3
4
5.5
7.5
传动比
变动范围(r/min)
许用输出扭矩N.m
5
200~40
7~15
15~30
22~45
30~60
44~90
60~120
90~180
120~240
160~320
220~450
300~600
3.3
300~60
4.6~9.3
9.3~18.6
15.5~31
18.6~37
28~56
37~74
56~111
75~150
99~198
140~279
186~372
2.5
400~80
3.6~7.5
7.4~15
10~20
15~30
20~40
30~60
45~90
60~120
80~160
110~220
150~300
2
500~100
2.9~5.7
5.7~11
9.5~19
11.5~23
17~34
22.8~23
34~68
46~91
61~121
86~171
114~228
2/3
1500~300
0.9~2
2~4
3~6
4~8
5.8~12
8~16
12~24
16~32
21~42
29~60
40~80
1/2
2000~400
0.7~1.5
1.5~3
2.2~4.5
3~6
4.4~9
6~12
9~18
12~24
16~32
22~45
30~60

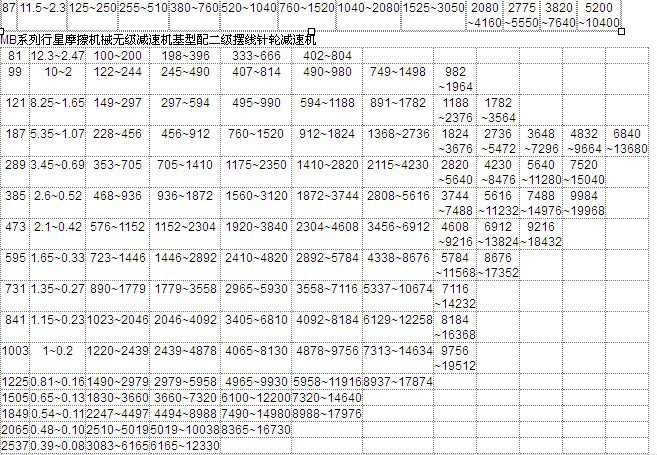

MB系列行星摩擦机械无级减速机基型配蜗轮减速机的型号规格
机型号
02
04
07
15
22
40
55

额定功率(KW)
0.18
0.37
0.55
0.75
1.1
1.5
2.2
3
4
5.5

传动比
变动范围(r/min)
许用输出扭矩N.m
7.5
133~26
9~17
18~35
30.7~58
36.9~70
55~105
73~140
110~210
147~280
196~374
276~526

10
100~20
12~23
24~46
40.7~77
48.8~92
73~138
97~184
146~277
195~369
260~492
366~693

15
66.5~13.5


58~106
104~190

278~568


17~31
34.8~63
69.6~127
139~254
208~381
372~678


20
50~10


75.8~140
136~252

363~672


22.7~42
45~84
90.9~168
181~336
272~504



25
40~8


90~165
162~297




27~49
54~99
108~198
216~396
324~594



30
33~6.6


100~174
180~313




30~52
60~104
120~208
240~417
360~626



40
25~5


127~216
229~388




38~64
76.5~129
153~259
306~518




50
20~4


144~240
260~432




43~72
86.7~144
173~288
346~576




60
16.5~3.3


161~276
289~496




48~82
96.6~165
193~331
386~662




80
12.5~2.5


196~360
352~648




58.8~108
117~216
235~432
