一、概述

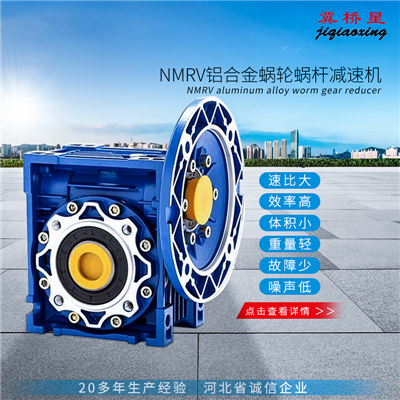

    铝合金微型蜗杆减速机（RV减速机）是我公司减速机研究所研制的新一代实用型产品，该产品符合Q／JF01—1999标准，按_新_标准设计。采用新工艺，新材料生产，吸收了国外_技术并加以创新，使其整机性能优于国内同类型产品。

    本产品适用于食品、皮革、纺织、玻璃、陶瓷、医疗、化工、轻工等机械设备的减速传动，是现代化传动系统实现单机传动及生产流水线上实现机电一体化的_选择。

二、特点
1、方箱外形、_铝合金压铸造箱体，美观大方。
2、散热性能优良、承载能力大。
3、多面安装、空心输出轴结构，另配有各种输入、输出方式，并能方便的与其他机械组合，适应性强。
4、传动平稳、宁静无噪音、安全可靠、效率高。
5、机型小巧、结构紧凑、体积小、重量轻、节省安装空间。

三、型号、中心距、速比、标记
1、型号、中心距

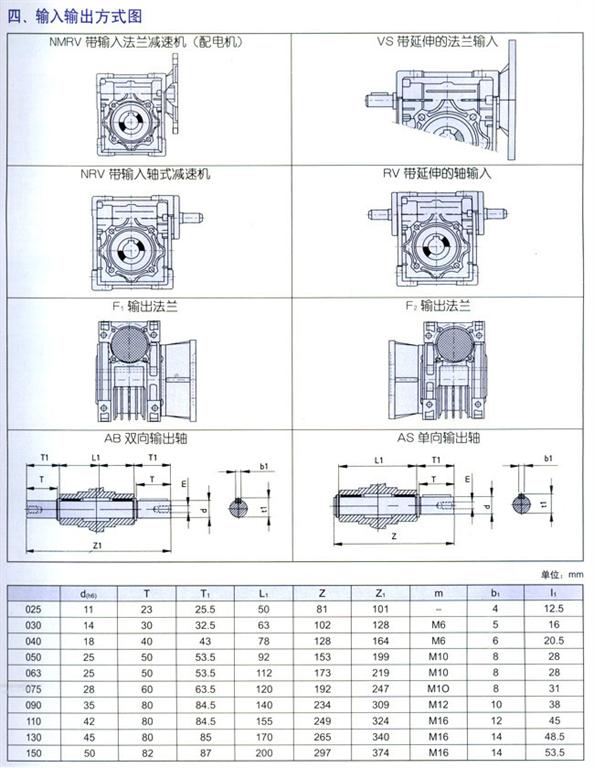

2．型式：
输入型式分为孔输入、轴输入、带延伸的轴输入、带延伸的法兰输入四种，输出形式分为孔输出、单向轴输出、双向轴输出、法兰输出四种。
F…（1～2）带输出法兰。V5配同向输入轴。AS配单向输出轴。AB配双向输出轴（见图1）。
3、减速机单机速比：有7.5、10、15、20、25、30、40、50、60、80、100。
4．联体方式：

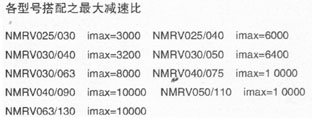

见113、1 14页（速比大于100～10000选用）

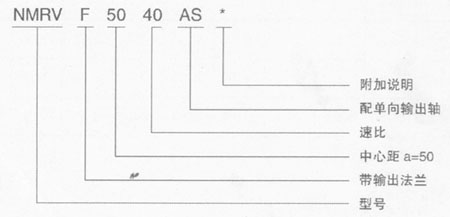

5.标记示例

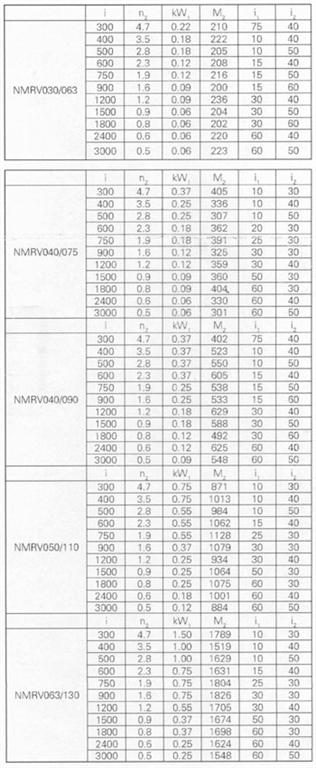

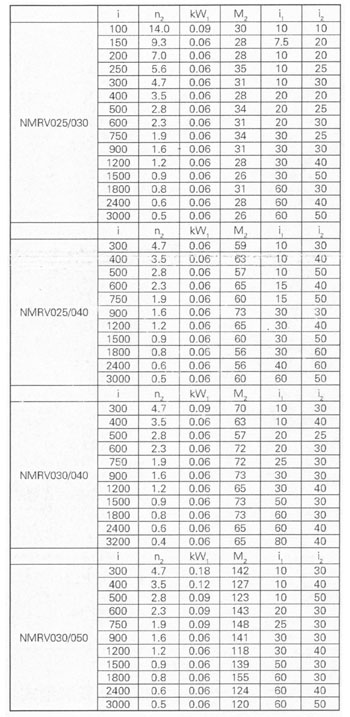

十、NMRV双蜗轮减速机参数表

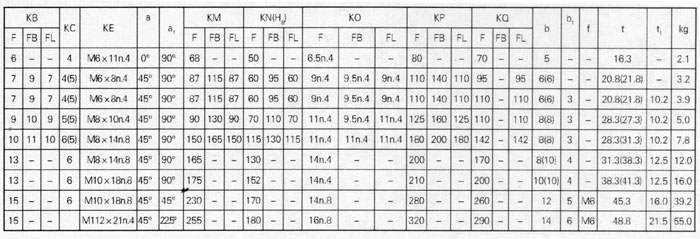

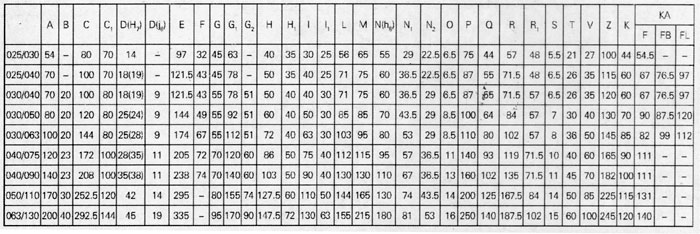

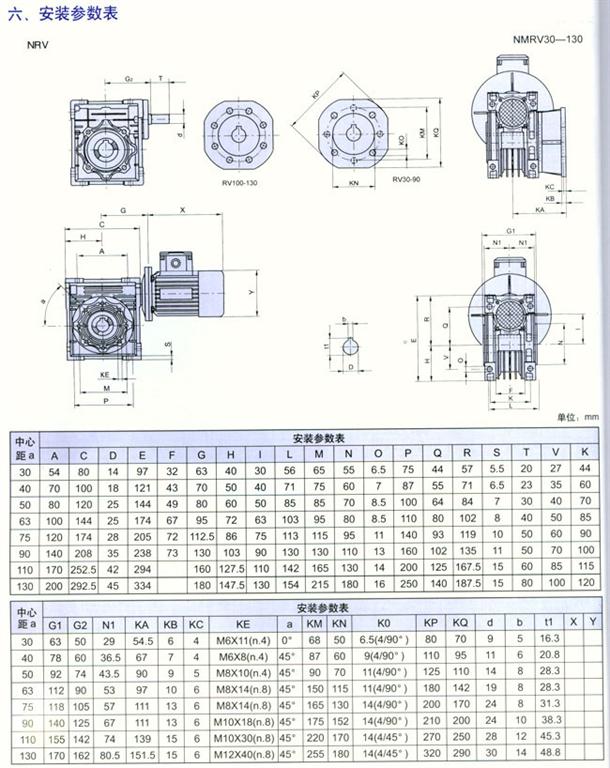

十一、组合外形及安装尺寸
