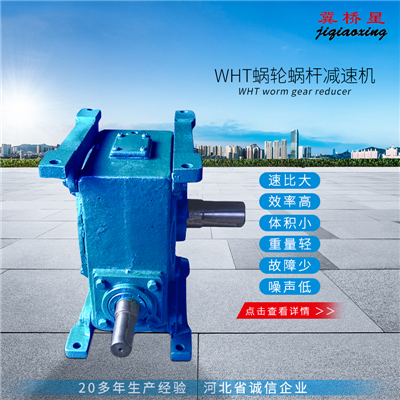

WHT减速机|WHT蜗轮减速机-WHT圆弧齿圆柱蜗轮减速机-桥星减速机

一、概述
    WHT减速机,WHT圆弧齿减速机符合部颁标准jB2318—79，达到标准化、系列化的要求。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在0.4～l 63Kw之间；输出扭矩在Il～2600kgf·m之间，输入轴转数一般不大于l 500转／分；高速轴可正反两向运转；工作环境温度为一40℃～45℃·当工作环境温度低于0℃时，起动前润滑油_加温到0℃以上。
二、型号、规格、示例、中心距、传动比
2.1 型号
    减速器的型号，包括减速器的系列号、中心距、传动比及装配型式。
    减速器型号中的“w、H、T、X、s、c”分别为“蜗、弧，通、下、上、侧”的汉语拼音字头，组合为
    WHT一蜗杆可以在蜗轮之下、之上、之侧的通用型圆弧齿圆柱蜗杆减速器；
    WHX一蜗杆在蜗轮之下的圆弧齿圆柱蜗杆减速器，
    WHS一蜗杆在蜗轮之上的圆弧齿圆柱蜗杆减速器；
    WHC一蜗杆在蜗轮之侧的圆弧齿圆柱蜗杆减速器。
2.2 减速器的规格
    中心距一用实际数字表示，单位为厘米t
    传动比一用公称传动比表示t
    装配型式一用罗马数字I、Ⅱ、Ⅲ……表示，带风扇的在其后加“F”字母表示。

2.3 标记示例



























2.5减速器的公称传动比及传动比代号

注：减速器的实际传动比的相对误差不大于±5%

 三、减速机安装尺寸
