蜗杆减速机|531蜗杆减速机-RZS-531蜗杆减速机-桥星减速机

一、概述

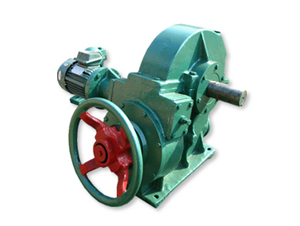

本产品为二级蜗杆蜗轮减速装置。具有体积小、速比大、传动自锁，噪音低等优点，配有手动装置，便于安装调试时使用。
二、用途及适用范围
RZS型系列减速器主要用于中频电炉、高温电炉自动倾倒作业、实现浇注机械化，对_浇注质量、减轻劳动强度，提高生产率起到重要作用，也可用于自动焊接、自动翻转，装配线工件自动转位等转动作业需要。减速器输入转速不大于1500r/min
工作环境温度0℃～50℃，高于50℃时需采取冷却措施。
三、标记示例：
RZS—531表示输出转矩为0.5r/min
1表示输出转矩为1300N·m
输出转矩代号

额定输出转矩（N·m）	250	1300	3500	5000	10000	13300
代号	1	2	3	4	5	6

输出转速（r/min）	0.3-0.5	0.6-1.0	1.1-2.0
代号	1	2	3

主要技术特性

参? 数 型? 号	额定输入功率KW	额定输入转速r/min	额定输出转速r/min	额定输出转矩N·m	传动比	传动效率%	直联电机功率KW
RZS—131	0.11	1400	0.5	250	1:2800	12	0.25
RZS—231	0.34	1400	0.5	1300	1:2800	20	0.55
RZS—232	0.41	1400	1	1300	1:1400	30	0.55
RZS—233	0.41	1400	2	1300	1:700	40	0.55
RZS—331	1.06	1400	0.44	3500	1:3272	20	1.1
RZS—431	1.20	1400	1/3	5000	1:4312	20	1.5
RZS—531	1.65	1400	0.31	10000	1:4500	20	2.2
RZS—531A	3	1400	0.39	10000	1:3550	20	4
RZS—631	3	1400	0.43	13300	1:3250	20	4

本系列减速机是采用尼曼型圆柱蜗杆啮合付传动，蜗杆可磨削，提高加工精度，凸凹齿廓啮合，使圆周速度方向的夹角增大，有利于产生_润滑油膜，_啮合状况，提高了齿面抗疲劳强度，延长使用寿命；凸凹齿啮合曲率较小（曲率半径较大），降低了接触能力，提高承载能力；输出轴轴承间距较大，有利于提高输出刚度，增加传动稳定性，无需另置支承轴承，简化了结构，缩小体积，提高长轴搅拌能力；Ⅲ型输出轴采用带有内锥面的空心结构，搅拌轴穿过空腔以锥面定位，轴头用螺母锁定即可，装配_方便快捷，便于维修；电机经带轮减速后再连于减速机，既增加了速比范围，又起缓冲作用。
用途及适用范围
RZS系列产品主要用于中频电炉、高温电炉自动倾倒作业，实现浇注机械化，对_浇注质量、减轻劳动强度，提高生产率起到重要作用，也可用地自动焊接、自动翻转，装配线工件自动转位等转动作业需要。 减速器输入转速不大于1500r/min
工作环境温度0℃-50℃，高于50℃时需采取冷却措施。
