平面包络环面蜗杆减速机

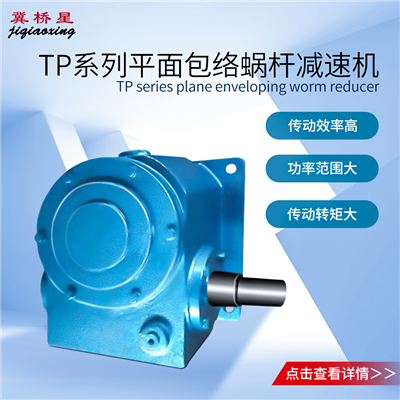

TPA平面包络环面蜗杆减速机

平面包络环面蜗杆减速机简称蜗杆减速机,蜗杆减速器在原动机和工作机或执行机构之间起匹配转速和传递转矩的作用,在现代机械中应用_为广泛。
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606

TPA平面包络环面蜗杆减速机详细介绍

<
一、概述
TP系列平面包络环面蜗杆减速器(JB/T9051-199-)为平面一次包络蜗杆传动,传动TPU、TPS、TPA三种形式,适合于冶金、矿山、起重、运输、建筑、石油、化工、航天、航海设备或精密传动的减速传动。
工作条件:蜗杆转速不_过1500r/min;工作环境温度为+40-40。C,当工作环境温度0C以下时,启动前润滑油_加热到0C以上,或采用低凝固点的润滑油;当环境温度_过40C时,需采取强迫冷却措施。

二、型号
该减速器系列有四种型式:TPG、TPU、TPA、TPS 其中TP-平面包络环面蜗杆组合为
A:TPG-通用型平面包络环蜗杆减速器,蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧
B:TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器。
C:TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器。
D:TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器。
三、型号及传动比
型号
中心距a
TPG
_系列
80
100
_系列
TPU
_系列
125
160
200
250
315
400
500
_系列
140
180
224
280
355
450
TPS
_系列
125
160
200
250
315
400
500
_系列
140
180
224
280
355
450
TPA
_系列
125
160
200
250
315
400
500
_系列
140
180
224
280
355
450
注:优先选用_系列,表中_系列的中心距仅提出型式规格。
减速器的公称传动比i
型 号
TPG TPU TPS TPA
公称传动比i
10
12.5
16
20
25
31.5
40
50
63
蜗杆螺旋线方向为右旋。

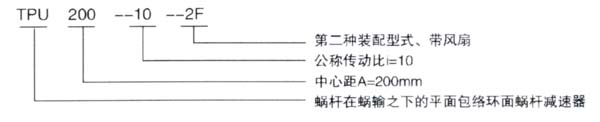

四、标记示例

p align="center">
装配型式一实体模型
装配型式二实体模型
装配型式三实体模型
装配型式四实体模型
装配型式五实体模型

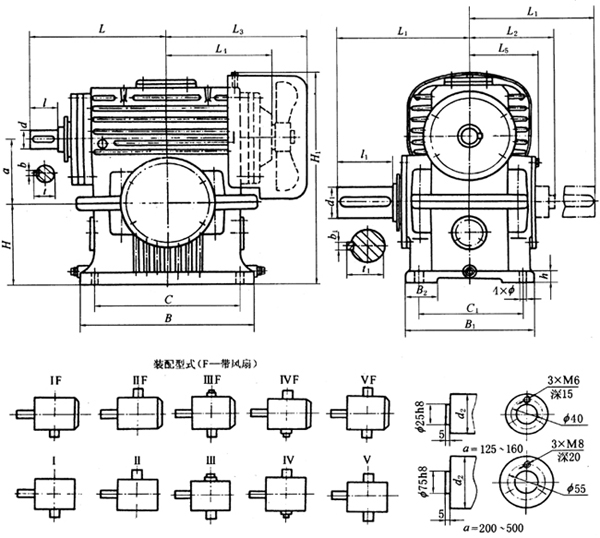

TPA125、TPA160、TPA200、TPA250、TPA315、TPA400、TPA500、通用型减速器形式及外形尺寸



型号

a

B

B1

B2

C

C1

H

H1

h

L

L1

L2

L3

L4

L5

l

l1

d

d1

d2

b

b1

t

t 1

Ф

质量(kg)

TPA125

125

360

300

50

310

250

180

438

30

307

320

185

280

217

175

82

140

40

70

80

12

20

43

74.5

19

165

TPA160

160

460

320

80

400

260

225

550

40

375

375

210

365

280

190

82

170

50

85

95

14

25

53.5

90

24

285

TPA200

200

540

400

100

450

320

250

658

40

420

400

265

436

345

224

82

170

55

95

110

16

28

59

101

28

510

TPA250

250

720

480

120

620

380

315

792

50

530

495

290

520

406

270

105

210

65

120

140

18

32

69

127

35

900

TPA315

315

850

600

140

750

500

400

1000

65

630

600

360

605

492

345

130

250

80

140

160

22

36

85

148

39

1550

TPA400

400

950

720

170

850

620

500

1200

75

720

720

425

690

540

410

165

300

100

180

200

28

45

106

190

48

2650

TPA500

500

1180

900

200

1040

760

630

1530

90

850

840

495

845

680

488

165

350

110

200

240

32

45

117

210

56

4700

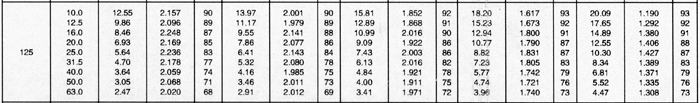

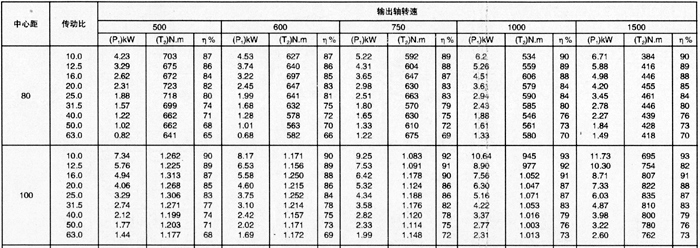

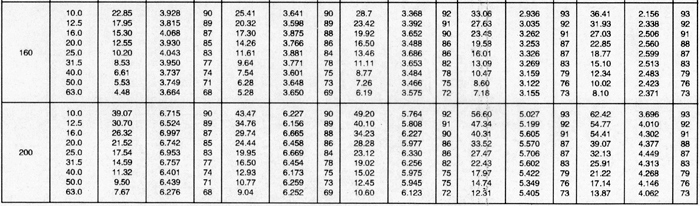

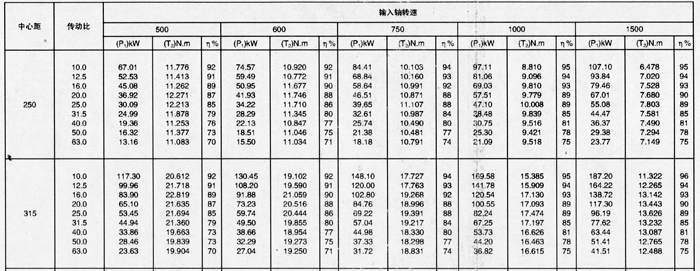

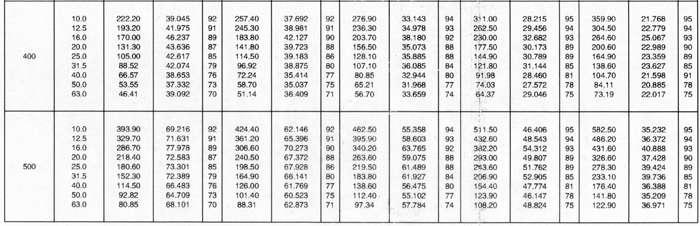

平面包络环面蜗杆减速器额定输入轴功率表
注:1.上表框内的数值、滑动速度v>10m/s,应采用循环润滑。
        2.表中额定输入功率P1及额定输出扭矩T2,适用于TPU、TPS型减速器,工作载荷平稳无冲击,每日工作8h,每小时启动10次,启动扭矩为输出扭矩的2.5倍,小时负荷率jc=_,环境温度为20C
3.TPA型及其他工作态度的减速器可按表中额定输入功率P1及额定输出扭矩T2选用。但需用工作状况系数进行修正。
