一、概述

TP系列平面包络环面蜗杆减速器（JB/T9051-199-）为平面一次包络蜗杆传动，传动TPU、TPS、TPA三种形式，适合于冶金、矿山、起重、运输、建筑、石油、化工、航天、航海设备或精密传动的减速传动。

工作条件：蜗杆转速不_过1500r/min；工作环境温度为+40-40。C，当工作环境温度0^。C以下时，启动前润滑油_加热到0^。C以上，或采用低凝固点的润滑油；当环境温度_过40^。C时，需采取强迫冷却措施。



二、型号
该减速器系列有四种型式：TPG、TPU、TPA、TPS 其中TP-平面包络环面蜗杆组合为
A：TPG-通用型平面包络环蜗杆减速器，蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧
B：TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器。
C：TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器。
D：TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器。

三、型号及传动比

型号		中心距a
TPG	_系列	80	100	—	—	—	—	—	—	—	—	—	—	—
	_系列	—	—	—	—	—	—	—	—	—	—	—	—	—
TPU	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPS	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPA	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—

注：优先选用_系列，表中_系列的中心距仅提出型式规格。

蜗杆螺旋线方向为右旋。

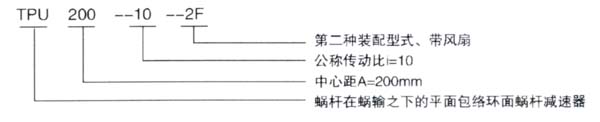

四、标记示例



型号	a	B	B1	C	C1	H	H1	L	L1	L2	L3	B2	l	l1	d	d1	t	t 1	b	b1	h	Ф	质量（kg）
TPG80	80	250	242	220	206	180	360	201	381	210	86	50	58	110	35	45	38	48.5	10	14	18	19	53
TPG100	100	290	284	250	240	210	415	254	464	235	102	58	82	110	40	55	43	59	12	16	20	19	85



G80、TPG100、通用型减速器形式及外形尺寸（Ⅰ—Ⅲ）



TPG通用型减速器形式及外形尺寸 （mm）



TPG80、TPG100、通用型减速器形式及外形尺寸（Ⅶ—Ⅹ）


TPG通用型减速器形式及外形尺寸

TPG80、TPG100、通用型减速器形式及外形尺寸（Ⅺ—XIII）

TPG通用型减速器形式及外形尺寸

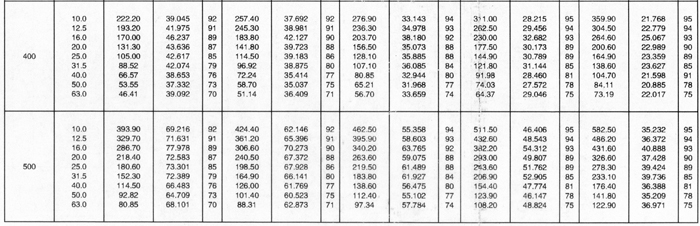

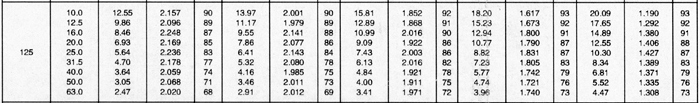

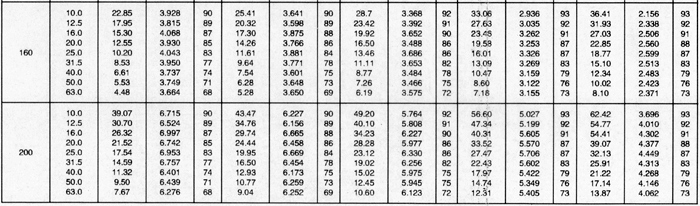

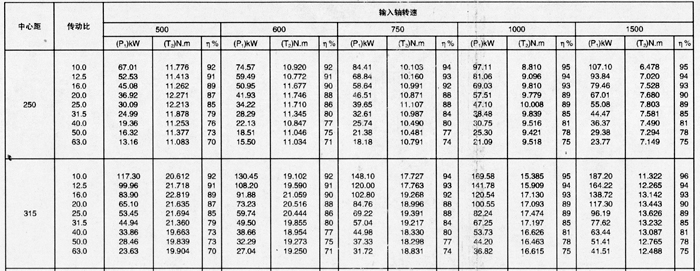

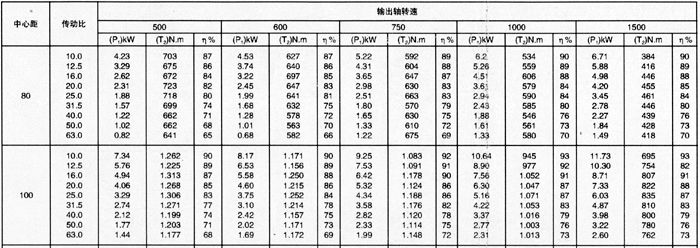

平面包络环面蜗杆减速器额定输入轴功率表



注：1.上表框内的数值、滑动速度v＞10m/s，应采用循环润滑。

        2.表中额定输入功率P₁及额定输出扭矩T₂，适用于TPU、TPS型减速器，工作载荷平稳无冲击，每日工作8h，每小时启动10次，启动扭矩为输出扭矩的2.5倍，小时负荷率j_c=_,环境温度为20^。C

^。3.TPA型及其他工作态度的减速器可按表中额定输入功率P₁及额定输出扭矩T₂选用。但需用工作状况系数进行修正。
