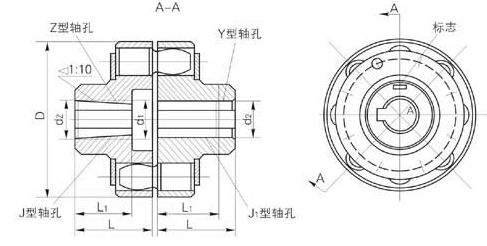

HL型柱销联轴器(GB5014-85)

联轴器可分为柱销联轴器,刚性联轴器,挠性联轴器和安全联轴器联轴器的主要类型、特点及其在作用类别在传动系统中的作用。联轴器所联接的两轴,由于制造及安装误差,承载后的变形以及温度变化的影响等,会引起两轴相对位置的变化,往往不能_严格的对中。
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606

HL型柱销联轴器(GB5014-85)详细介绍


标记示例:
HL6弹性柱销联轴器
主动端:Y型轴孔,A型键槽,d1=65mm,L=142mm
从动端:Y型轴孔,A型键槽,d2=65mm,L=142mm HL6
联轴器65×142TG5014-85
HL型弹性柱销联轴器主要技术参数

型号

许用转矩MP
(N·m)

许用转速
n(r·min-4

轴孔直径
d1/mm, d2/mm,dz/mm

轴孔长度

D
mm

质量
kg

转动惯量
kg·m2

许用相对位移

Y型

J、J1、Z型

L/mm

L1/mm

L/mm

轴向
mm

径向mm

角向

HL1

160

7100

7100

12,14

12,14

32

27

32

90

2

0.0064

0.5

0.15

0°30`

16,18,19

16,18,19

42

30

42

20,22,24

20,22

52

38

52

HL2

315

5600

5600

20,22,24

20,22,24

52

38

52

120

5

0.253

1

0.15

0°30`

25,28

25,28

62

44

62

30,32,35

30,32

82

60

82

HL3

630

5000

5000

30,32,35,38

30,32,35,38

82

60

82

160

8

0.6

1

0.15

0°30`

40,42,45,48

40,42

112

84

112

HL4

1250

4000

2800

40,42,45,48
50,55,56

40,42,45,48
50,55,56

112

84

112

195

22

3.4

1.5

0.15

0°30`

60,63

-

142

107

142

HL5

2000

3550

2500

50,55,56,60
63,65,70
71,75

50,55,56,60
63,65,70

142

107

142

220

30

5.4

1.5

0.20

0°30`

HL6

3150

2800

2100

60,63,65,70
71,75,80

60,63,65,70
71,75,80

142

107

142

280

53

15.6

2

0.20

0°30`

85

-

172

132

172

HL7

6300

2240

1700

70,71,75

70,71,75

142

107

140

320

98

41.1

2

0.20

0°30`

80,85,90,95

80,85,90,95

172

132

172

100,110

100

212

167

212

HL8

10000

2120

1600

80,85,90,95
100,110,120,125

80,85,90,95
100,110

212

167

212

360

119

56.5

2

0.20

0°30`

HL9

16000

1800

1250

100,110
120,125

100,110
120,125

212

167

212

410

197

133.3

2

0.20

0°30`

130,140

130

252

202

252

HL10

25000

1560

1120

110,120,125

110,120,125

212

167

212

480

322

273.5

2.5

0.25

0°30`

130,140,150

130,140,150

252

202

252

160,170,180

160

302

242

302

HL11

31500

1320

1000

130,140,150

130,140,150

252

202

252

540

520

555.7

2.5

0.25

0°30`

160,170,180

160,170,180

302

252

302

190,200,220

190

352

282

352

HL12

63000

1250

950

160,170,180

160,170,180

302

242

302

630

714

902

2.5

0.25

0°30`

190,200,220

190,200,220

352

285

352

240,250,260

-

410

330

-

HL13

100000

1120

850

190,200,220

190,200,220

352

282

352

710

1057

1700

3

0.25

0°30`

240,250,260

240,250,260

410

330

-

280,300

-

470

380

-

HL14

160000

850

630

240,250,260

240,250,260

410

330

-

800

1956

4318

3

0.25

0°30
