弹性套柱销联轴器

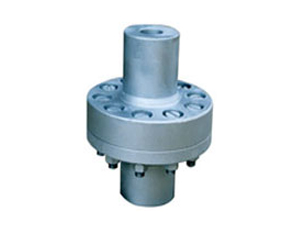

TL型弹性套柱销联轴器(GB4323-84)

弹性套柱销联轴器结构简单,安装方便,更换容易,尺寸小,重量轻。TL型弹性套柱销联轴器广泛应用于冲击载荷不大,由电动机驱动底座刚性好,对中_的各种中小功率传动轴系中。
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606

TL型弹性套柱销联轴器(GB4323-84)详细介绍

弹性套柱销联轴器结构简单,安装方便,更换容易,尺寸小,重量轻。TL型弹性套柱销联轴器广泛应用于冲击载荷不大,由电动机驱动底座刚性好,对中_的各种中小功率传动轴系中。

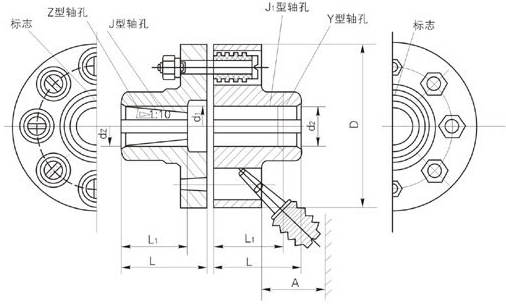

TL型弹性套柱联轴器标记示例:
TL3弹性套柱销联轴器
主动端:Z型轴孔、C型键槽,dz=16mm,L=30mm
从动端:J型轴孔,B型键槽,d2=18mm,L=42mm
TL3联轴器(ZC16×30/JB18×42)GB4323-84
TL型弹性柱销联轴器主要技术参数

型号

许用转矩
MP/(N·m)

A许用转速
NP/(r·min-4

轴孔直径
d1/mm d2/mm dzmm

轴孔长度

D
mm

A
mm

质量
kg

A转动惯量
kg·m2

许用相对位移

Y型

J、J1、Z型

L/mm

L1/mm

L/mm

径向/mm

角向

TL1

6.3

6600

8800

9

9

20

14

-

70

18

1.16

0.0004

0.2

1°30`

10,11

10,11

25

17

-

12

12,14

32

20

-

TL2

16

5500

7600

12,14

12,14

32

20

42

80

18

1.64

0.001

0.2

1°30`

16

16,18,19

42

30

42

TL3

31.5

4700

6300

16,18,19

16,18,19

42

30

42

95

35

1.9

0.002

0.2

1°30`

20

20,22

52

38

52

TL4

63

4200

5700

20,22,24

20,22,24

52

38

52

106

35

2.3

0.004

0.2

1°30`

-

25,28

62

44

62

TL5

125

3600

4600

25,28

25,28

62

44

62

130

45

8.36

0.011

0.3

1°30`

30,32

30,32,35

80

60

82

TL6

250

330

3800

32,35,38

32,35,38

82

60

82

160

45

10.36

0.026

0.3

1°00`

40

40,42

112

84

112

TL7

500

2800

3600

40,42,45

40,42,45,48

112

84

112

190

45

15.6

0.06

0.3

1°00`

TL8

710

2400

3000

45,48,50,55

45,48,50,55,56

112

84

112

224

65

25.4

0.13

0.4

1°00`

-

60,63

142

107

142

TL9

1000

2100

2850

50,55,56

50,55,56

112

84

112

250

65

30.9

0.20

0.1

1°00`

60,63

60,63,65,70,71

142

107

142

TL10

2000

1700

2300

63,65,70,71,75

63,65,70,71,75

142

107

142

315

80

65.9

0.64

0.4

1°00`

80,85

80,85,90,95

172

132

172

TL11

4000

1350

1800

80,85,90,95

80,85,90,95

172

132

172

400

100

122.6

2.06

0.5

0°30`

100,110

100,110

212

167

212

TL12

8000

1100

1450

100,110,120,125

100,110,120,125

212

167

212

475

130

218.4

5.00

0.5

0°30`

-

130

252

202

252

TL13

16000

800

1150

120,125

120,125

212

167

212

600

180

425.8

16.00

0.6

0°30`
