丝杆升降机-JWM蜗轮升降机

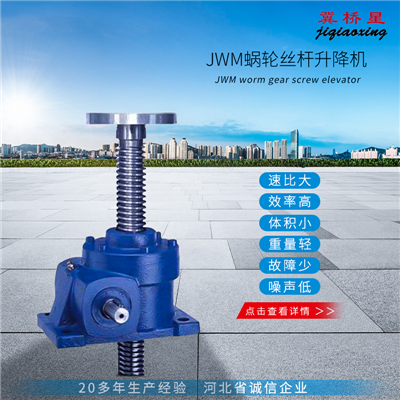

JW系列蜗轮丝杆升降机

桥星螺旋升降机,JW系列螺旋升降机可以用电动机或其他动力直接带动,也可以手动。JWB型升降机本身不具有自锁功能,为了防止由于轴向载荷和丝杆的自重而产生逆转,_外加制动装置或选择带有制动的驱动源,请确保制动扭矩大于保持扭矩。
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606

JW系列蜗轮丝杆升降机详细介绍

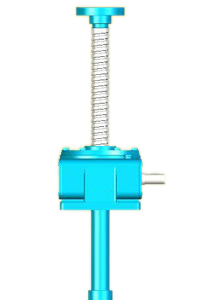

 JWM型螺旋升降机实体模型                      JWB型螺旋升降机实体模型



JW丝杆升降机概述
一JWM型(梯形丝杆型)
低速、低频率
JWM型(梯形丝杆型)适用于低速、低频率的场合,主要构成部件为:精密梯形丝杆副与主精度蜗轮蜗杆副。
1经济:
结构紧凑、操作简单、保养方便。
2低速、低频率:
主要用于负荷大、低速与无需频繁工作的场所。
3保持载重:梯形丝杆具有自动锁定功能,既使没有制动装置也可保持载重。
*在受到较大振动,冲击载荷时,偶尔会使自锁功能失灵,此时则须外加制动装置。

二JWB型(普通滚珠丝杆型)
高速、高频率
JWB型(普通滚珠丝杆型),适用于高速,高频率和高性能的装置中,主要构成部件为精密滚珠丝杆副与高精度蜗轮蜗杆副。
1效率高:用滚动摩擦、提高了整机效率,只须很小的驱动源,_可以产生很大的推动力。
2高速化:与梯形丝杆相比,速度有很大的提高,能轻松而高速地运转。
3使用寿命长:采用高质量的滚珠丝杆,使其工作寿命提高3倍以上。
注:①本身无自锁功能,需外加制动装置或选择带有制动的驱动源。
②JWH大螺距滚珠丝杆型另咨询。

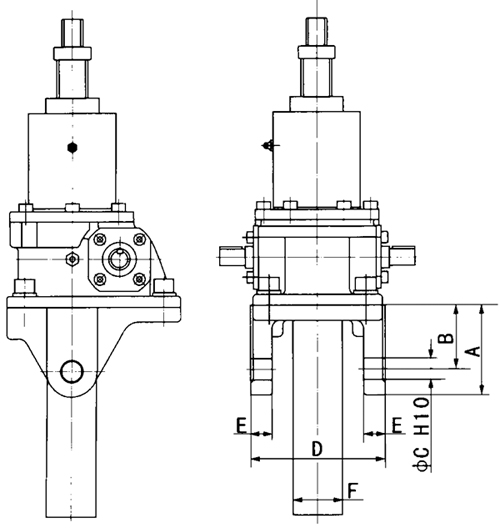

三机器装配形状、特点
基本形式(US,DS)
螺母转动丝杆上下移动,此为普通型升降机装配
US:押上 DS:吊下
*请根据载荷方向、安装方向来选择合适的升降机(押上或吊下)
*丝杆轴在升降时,会产生旋转力,所以_做好防止旋转措施。

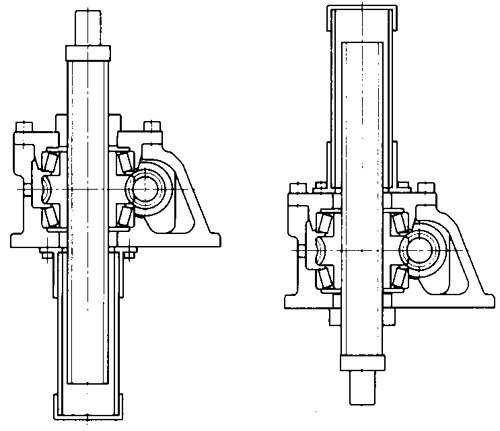

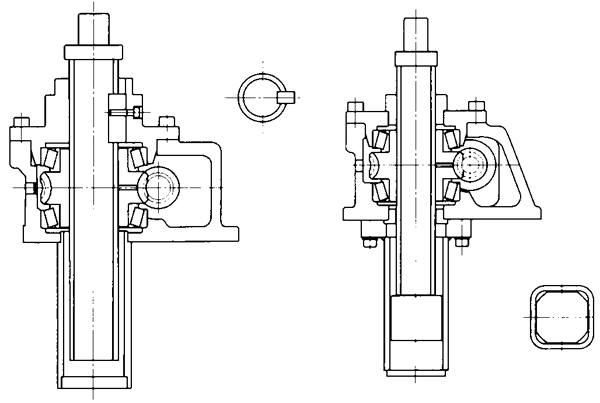

止旋构造(UM,DM)
UM:押上 DM:吊下
适用于_无连接下运转或因滑轮而卷拉着绳索等又不能实现防止旋转的情况
请根据载荷方向、安装方向来选合适的升降机(UM或DM)

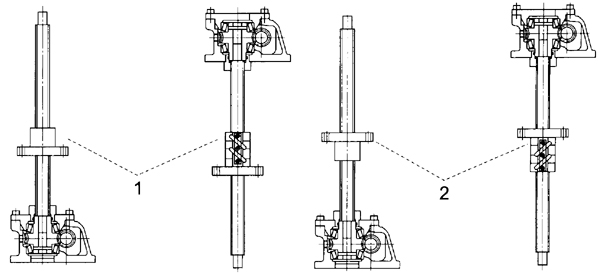

活动螺母构造(UR,DR)
活动螺母构造(UR、DR)
一般情况下,升降机_具有因丝杆轴的升降而产生的行程和丝杆罩所需的空间,若想在有限的空 间内增长行程时,使用此活动螺母构造非常适应(丝杆轴旋转,活动螺母移动)。丝杆轴_为圆柱形,所以在长行程时,在轴端采用支撑方式,可以得到很好的效果。
UR:押上 DR:吊下
请根据载荷方向,安装方向来选择合适的升降机(押上或吊下)
注:选型和型号表示方法中,还需注明螺母的放置方向。

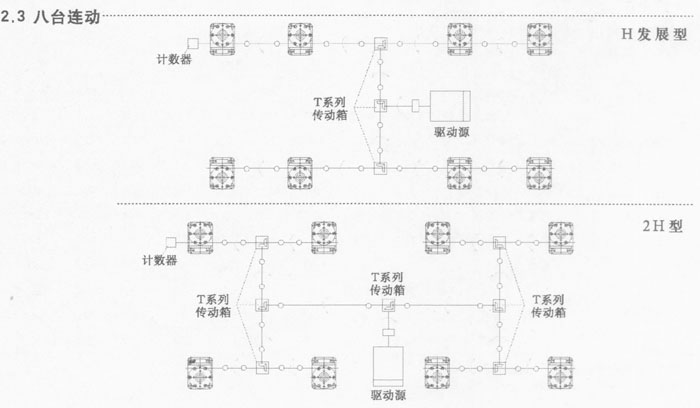

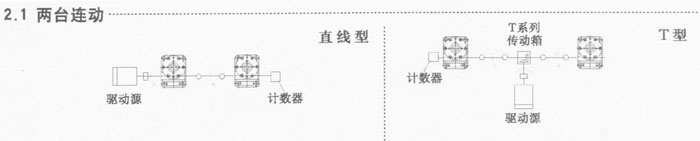

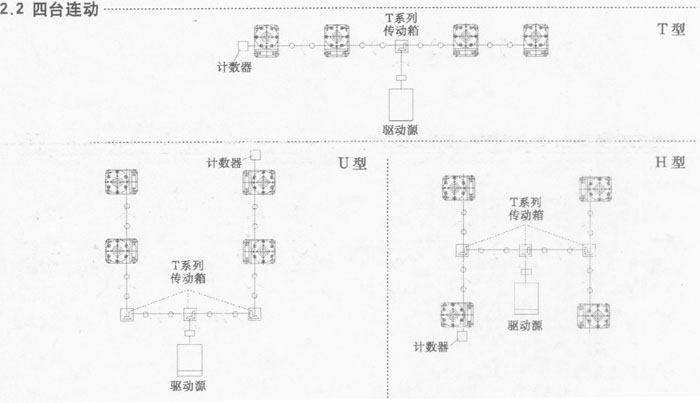

二、应用示例

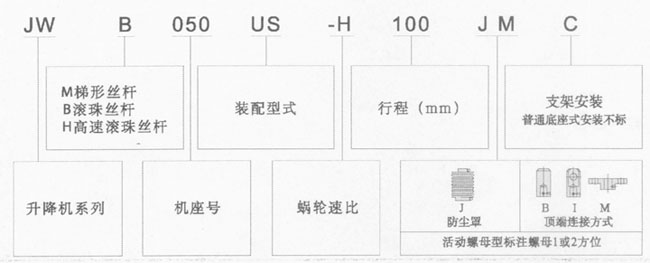

三、型号表示方法举例
四、JWM(梯形丝杆类型)基本参数一览表
型号
JWM02
JWM05
JWM10
JWM025
JWM050
JWM100
JWM150
JWM200
JWM300
JWM500
JWM750
JWM1000
_载荷kN
1.96
4.90
9.80
24.5
49.0
98.0
147
196
294
490
735
980
丝杆外径mm
12
16
20
26
40
50
55
65
85
120
130
150
丝杆底径mm
8.8
10.8
14.8
19.7
30.5
38.4
43.4
51.3
67
102
112
127
丝杆螺距mm
3
4
4
5
8
10
10
12
16
16
16
20
减速比
H速度
5
5
5
6
6
8
8
8
102/3
102/3
102/3
12
L速度
20
20
20
24
24
24
24
24
32
32
32
36
综合效率%
H速度
26
26
21
21
22
22
20
20
19
15
13
13
L速度
15
15
12
12
14
15
14
13
11
10
8
8
容许输入_
大功率(kW)
H速度
0.16
0.39
0.49
1.0
2.0
2.8
3.1
5.0
8.4
13.4
14.4
21.4
L速度
0.08
0.18
0.36
0.46
0.63
1.4
2.2
3.2
4.6
5.7
7.2
9.4
空载扭矩(N·m)
0.11
0.11
0.29
0.62
1.4
2.0
2.6
3.9
9.8
19.6
29.4
39.2
容许输入轴扭矩(N·m)*
9.8
9.8
19.6
49.0
153.9
292.0
292.0
292.0
735.0
1372.0
1764.0
2450.0
_载荷时所需输
轴扭矩(N·m)**
H速度
0.83
2.5
6.2
16.1
48.7
90.7
149.0
238.1
400.1
856.0
1380.5
2040.9
L速度
0.42
1.1
2.9
7.4
20.0
45.3
72.3
124.0
244.0
453.3
761.3
1278.3
输入轴每回转一圈丝杆(活动螺母)轴向位移量
H速度
0.60
0.80
0.80
0.83
1.33
1.25
1.25
1.50
1.50
1.50
1.50
1.67
L速度
0.15
0.20
0.20
0.21
0.33
0.42
0.42
0.50
0.50
0.50
0.50
0.56
_载荷时容许输入轴回转速度
H速度
1800
1500
750
600
400
300
200
200
200
150
100
100
L速度
1800
1500
1200
600
300
300
290
250
180
120
90
70
_载荷时丝杆
回转扭矩(N·m)
2.6
8.6
20.1
65.1
201.5
503.6
813.2
1287.7
2531.9
5551.3
8921.8
13878.3
*减速机输入轴的容许扭矩。(连动运转时请确认)
**包括无负荷空转扭矩的数值。
五、JWB(普通滚珠丝杠)基本参数一览表
JWB(普通滚珠丝杆)基本参数一览表
型号
JWB005
JWB010
JWB025
JWB050
JWB100
JWB150
JWB200
JWB300
JWB500
_载荷kN
4.90
9.80
24.5
49.0
98.0
147
196
294
490
丝杆外径mm
16
20
25
36
45
50
63
85
100
丝杆底径mm
13.5
17.5
21.4
31.3
39.1
43.1
55.7
74.8
87
丝杆螺距mm
5
5
8
10
12
16
16
20
24
减速比
H速度
5
5
6
6
8
8
8
102/3
102/3
L速度
20
20
24
24
24
24
24
32
32
综合效率%
H速度
63
61
62
64
63
63
62
56
60
L速度
37
34
35
39
43
43
41
34
38
容许输入_
大功率(kW)
H速度
0.25
0.54
1.3
2.2
3.6
4.0
5.5
8.9
13.3
L速度
0.12
0.27
0.63
1.0
1.9
2.1
2.8
4.1
6.5
空载扭矩(N·m)
0.11
0.29
0.62
1.37
1.96
2.65
3.92
9.81
19.6
保持扭矩
(N·m)
H速度
0.69
1.27
4.31
10.78
19.6
39.2
51.0
68.6
140.1
L速度
0.14
0.26
0.91
2.4
5.8
11.8
15.0
19.5
41.2
容许输入轴扭矩(N·m)*
9.8
19.6
49.0
153.9
292.0
292.0
292.0
735.0
1372.0
_载荷时所需输
轴扭矩(N·m)**
H速度
1.3
2.8
9.0
21.5
39.1
77.0
104.5
169.6
317.5
L速度
0.62
1.4
4.3
9.6
20.4
39.6
54.2
98.5
177.9
输入轴每回转一圈丝杆
(活动螺母)轴向位移量
H速度
1
1
1.33
1.67
1.5
2
2
1.88
2.25
L速度
0.25
0.25
0.33
0.42
0.5
0.67
0.67
0.63
0.75
_载荷时容许
输入轴回转速度
H速度
1500
1500
1400
1000
890
500
500
500
400
L速度
1500
1500
1400
1000
890
500
500
4000
350
_载荷时丝杆
回转扭矩(N·m)
4.3
8.7
34.7
86.7
208.2
416.3
555.1
1040.9
2081.7
*减速机输入轴的容许扭矩。(连动运转时请确认)
**包括无负荷空转扭矩的数值。
六、注意事项
1.选择升降机时不论静载、动载、冲击载荷均不得_过其允许承受的_载荷,根据安全系数、使用行程、校对丝杆的稳定性选择具有充分容量的升降机。
2._要注意丝杆轴转速与承受的载荷进行搭配,对于升降机的容许_载荷,容许外加负载.容许丝秆轴的旋转速等项目进行校验,如果_过产品的数据将会造成升降机设备整体的重大损伤。
3.升降机在工作时其减速部表面温度应控制在一15℃~80℃的范围以内,确保活动螺母的表面温度也在上述范围以内。
4.输^轴容许转速为1500r/rain,输入轴夺得_过此转速。
5.JWM和JWB都不可连续运转:
单台升降机的负荷时间率(%ED)以30分为单位计算,JwM(梯形丝杆类型)的负荷时随J率不得_过20%ED,JWB(普通滚珠丝杆)的负荷时间率不得_过30%ED,
  负荷时间率%ED=
  1动作周期的工作时间                                           ×100%
  l动作周期的工作时间+l动作周期的停歇时间
6.对于在同一轴线上连接数台升降机时,请务必对输入轴强度进行校核,使每台升降机所承担的扭矩都应在其容许输入轴扭矩 以内。
7.驱动源的起动扭矩应确保在使用扭矩的200%以上。
8.在零摄氏度以下工作时因受润滑油粘性变化的影响使得整机效率下降,所以_选有充足的驱动源。
9.YWM型理论上具有自锁功能,但工作在振动冲击较大的场合时会导致自锁功能失灵,因此须外加一制动装置或选择带有制动的驱动源。
      JWB型升降机本身不具有自锁功能,为了防止由于轴向载荷和丝杆的自重而产生逆转,_外加制动装置或选择带有制动的驱动源,请确保制动扭矩大于保持扭矩。
10.升降机使用的环境如下
使用场所室内无雨水侵入的场所
周围空气灰尘为一般工厂状态
环境温度-15C—40C
相对湿度85%以下
11.当升降机工作在多灰尘的场所中时,请务_择防尘罩伸缩套附件来保护丝杆,在室外使用时请务必考虑使用罩壳等装置,使机器不直接受到风吹雨打。
12.在升降机工作时,不得进行人为的强行停机,否则将使升降机受到严重破损。
13.在有负载的情况下,请不要将JWB型的输入轴驱动方式变为手动操作,负载有可能会造成输入轴旋转非常危险。

七、横向载荷对应的措施
7.1JWM许用横向载荷Fr(N):
L(mm)
型号
002
005
010
025
050
100
150
200
300
500
750
1000
Fr(N)
100
83
128
318
570
2500
4010
4610
8210
38200
85300
73500
186200
200
42
64
159
290
1250
2010
2300
4110
23000
50400
56800
145000
300
28
43
106
190
830
1340
1540
2740
15300
33600
46100
104700
400
21
32
79
140
620
1000
1150
2050
11400
25200
39300
78500
500
27
64
110
500
800
920
1640
9100
20200
33900
62800

600
25
53
100
420
670
770
1370
7600
16800
29900
52300

700
23
51
90
360
570
660
1170
6500
14400
26700
44800

800
21
48
90
310
500
580
1030
5700
12600
24100
39200

900

45
90
280
450
510
910
5000
11200
22000
34800

1000

42
90
250
400
460
820
4500
10100
20200
31300

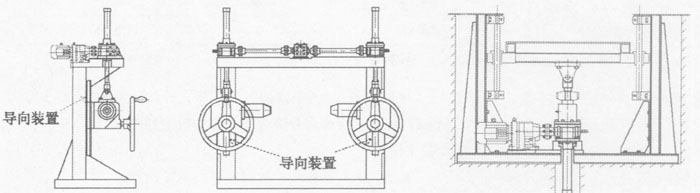

7.2 JWB或JWM_过许用横向载荷时,请外加导向设置,举例如下:

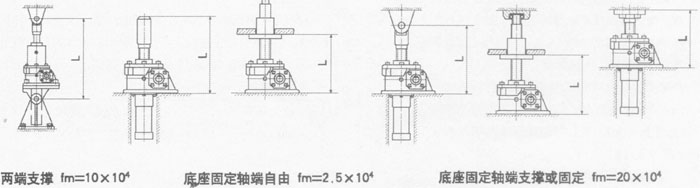

八、丝杠轴稳定性校验时,L(L值计算根据各型号尺寸)与fm(支撑系数)选取如下

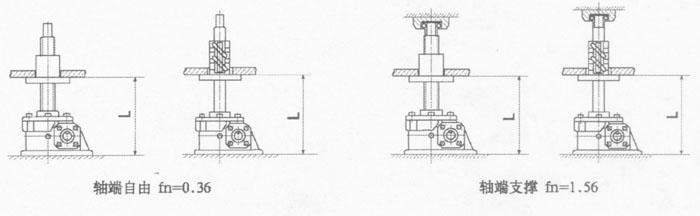

九、丝杠轴转速校验时,L(L值计算根据各型号尺寸)与fn(支撑系数)选取如下
