SWL(QWL)蜗轮丝杆升降机

桥星蜗轮丝杆升降机，桥星SWL蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便等特点。

产地：河北省沧州市吴桥

供应商：河北桥星减速机制造有限公司

电话：0317-7364606 传真：0317-7369606

SWL(QWL)蜗轮丝杆升降机详细介绍

概述
SWL系列蜗轮丝杠升降机是一种基础起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）标准。该产品可广泛用于机械、冶金、建筑、化工、医疗、文化卫生等各个行业。承载能力2.5—120T。具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。具有提升、降落、推进、翻转等功能，可以单台或组合使用。能按_程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。_输入转速1500r/min，_提升速度2.7m/min。有不同的结构型式和装配方式，提升高度按用户的要求制造。该装置可以自锁。

型式和标记

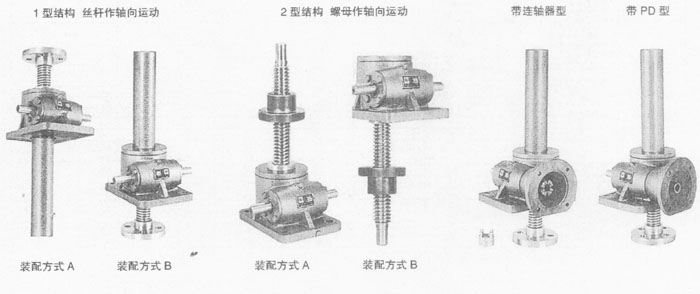

1、结构型式
升降机按结构型式分为：

1型－丝杠同时作旋转运动和轴向移动；

2型－丝杠作旋转运动。丝杠上的螺母作轴向移动。
2、装配型式
升降机每种结构型式又分为两种装配型式：

A型－丝杠（或螺母）向上移动；

B型－丝杠（或螺母）向下移动。
3、丝杠头部型式
1型结构型式的丝杠头部分为：

I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。

    2型结构型式的丝杠头部分为：I（圆柱型）和III（螺纹型）两种形式。
    4、传动比
升降机分为两种传动比，即普通（P）和慢速（M）。
    5、丝杠的防护
1型升降机丝杠的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；
2型升降机丝杠的防护分为：基本型和带防护罩型（Z）。

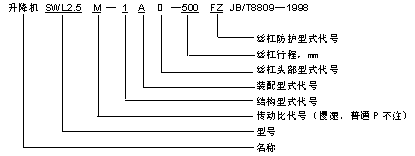

    6、标记示例

三、订货说明：
    1、订货时请按产品的型号格式写清楚产品的型号（包括：提升力规格、普通或慢速、结构型式、装配方式、丝杠头部型式、行程、附加要求等）。
    2、对附加要求中的防转装置、双导向套、防护罩的结构型式及防护罩的尺寸，及其他不明确的技术问题，请向我公司咨询。
    3、SWL系列升降机即为原国标QWL系列。

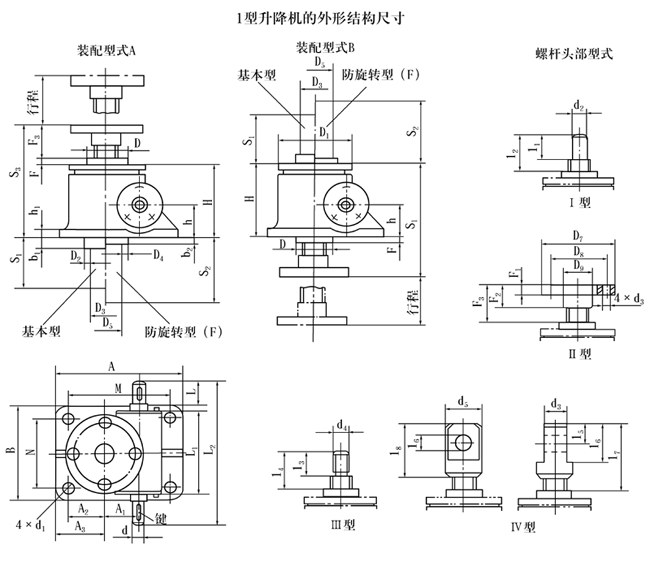

SWL型蜗轮丝杆升降机外形结构尺寸（1型）

型号			SWL 2.5	SWL 5	SWL 10 SWL 15	SWL 20	SWL 25	SWL35	SWL50	SWL100	SWL120
S1			行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20	行程+20
S2			行程+110	行程+110	行程+150	行程+190	行程+205	行程+250	行程+285	行程+350	行程+400
S3			150.5	193	230	262	317	350	416	550	570
A			165	212	235	295	350	430	475	526	526
B			120	155	200	215	260	280	500	622	622
M			135	168	190	240	280	360	385	412	412
N			90	114	155	160	190	210	406	508	508
H			97	130	150	176	217	240	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h1			12	18	16	20	25	30	32	38	42
d（k6）			16	20	25	28	32	38	38	45	48
d1			14	17	21	28	35	35	45	48	48
键GB11096			5×5×32	6×6×45	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100	14×9×100
L			—	—	42	42	58	80	105	100	190
L1			110.5	132	172	213.5	221	265	310	380	380
L2			190	228	280	322	355	430	558	610	610
D			48	65	80	100	130	150	170	240	240
D1			98	122	150	185	205	260	300	420	420
D2			70	90	100	120	150	180	220	310	310
D3			45	60	76	83	114	121	145	180	220
D4			98	110	130	170	200	210	260	370	370
D5			60	70	95	108	133	139	170	215	260
A1			45.2	56.2	66.8	72.5	97	120	135	190	190
A2			50	58	63.5	95	95	135	80	146	146
A3			65	80	86	122.5	130	170	125	203	203
b1			20	25	17	35	30	35	45	60	60
b2			20	18	18	31	40	40	50	65	65
F			8.5	12	6.5	6	8	10	16	40	40

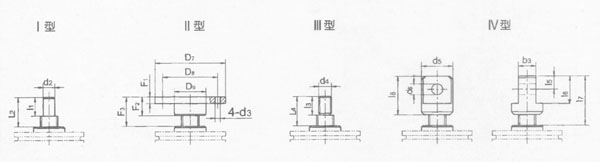

丝杠头部型式	Ⅰ	d2	20	25	40	50	70	80	95	130	150
		I1	30	40	50	60	63	80	90	120	140
		I2	45	51	73.5	80	92	100	120	150	170
	Ⅱ	D7	98	122	150	185	205	260	300	370	400
		D8	75	85	105	140	155	200	225	280	310
		D9	40	50	65	90	100	130	150	200	230
		d3	14	17	21	26	27	33	39	48	48
		F1	12	18	20	20	25	30	35	75	80
		F2	30	40	50	60	63	80	90	120	140
		F3	45	51	73.5	80	92	100	120	150	170
	Ⅲ	d4	M22×1.5-6g	M30×2-6g	M42×2-6g	M48×2-6g	M70×3-6g	M80×3-6g	M95×3-6g	M130×4-6g	M150×4-6g
		I3	30	39	50	60	63	80	90	120	140
		I4	45	51	73.5	80	92	100	120	150	170
	Ⅳ	d5	50	65	90	110	130	150	180	220	260
		d6	25	35	50	60	70	80	80	90	95
		b3	30	42	60	75	90	105	120	160	180
		I5	25	37.5	50	60	70	80	80	90	100
		I6	50	75	100	120	140	160	160	180	200
		I7	85	117	153.5	170	204	240	270	330	360
		I8	70	105	130	150	175	220	240	300	335

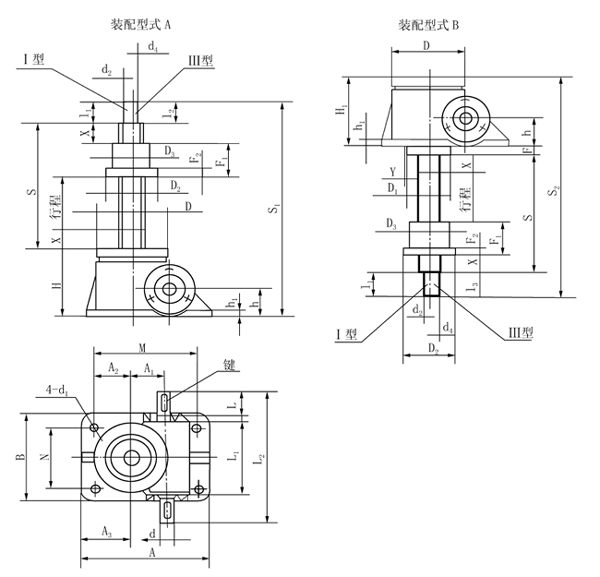

SWL系列蜗轮丝杠升降机外形结构尺寸（2型）

结构形式与装配方式

型号			SWL2.5	SWL5	SWL10 SWL15	SWL 20	SWL 25	SWL 35	SWL50	SWL100	SWL120
S			行程+85	行程+100	行程+125	行程+150	行程+170	行程+205	行程+250	行程+320	行程+330
S1			行程+215	行程+270	行程+335	行程+404	行程+476	行程+535	行程+603	行程+815	行程+845
S2			行程+238.5	行程+300	行程+359	行程+430	行程+513	行程+580	行程+685	行程+880	行程+910
A			165	212	235	295	350	430	475	526	526
B			120	155	200	215	260	280	500	622	622
M			135	168	190	240	280	360	385	412	412
N			90	114	155	160	190	210	406	508	508
H			100	131	160	194	226	250	290	375	375
H1			97	131	150	181	211	250	280	360	360
h			45	61.5	70	87	102	115	121	155	155
h1			12	14	16	20	25	30	32	38	42
d（k6）			16	20	25	28	32	38	38	45	48
d1			14	17	21	28	35	35	45	48	48
键GB1096			5×5×32	6×6×32	8×7×45	8×7×45	10×8×50	10×8×70	10×8×90	14×9×100	14×9×100
L			—	—	42	42	58	80	105	100	100
L1			110.5	132	172	213.5	221	265	310	380	380
L2			190	228	280	322	355	430	558	610	610
D			98	122	150	185	205	260	300	420	420
D1			68	83	110	140	160	180	200	260	260
A1			45.2	56.2	66.8	72.5	97	120	135	190	190
A2			50	58	63.5	95	95	135	80	146	146
A3			65	80	86	122.5	130	170	125	203	203
F			26.5	30	34	39	52	45	65	80	80
安全裕度X			20	20	25	25	25	30	40	50	50
Y			3	3	1	3	3	4	5	6	6
活动螺母	D2		80	87	110	120	155	190	220	300	330
	D3（K6）		50	70	90	90	130	150	180	240	260
	F1		45	60	75	100	120	145	170	220	270
	F2		15	18	25	30	35	35	50	70	80
丝杠头部型式	Ⅰ	d2（k6）	20	25	40	50	70	80	95	130	150
丝杠头部型式	Ⅰ	I1	30	40	50	60	80	80	90	120	140
	I3		39	50	60	63	80	90	120	140

五、技术参数

型号	SWL2.5	SWL5	SWL 10/15	SWL20	SWL25	SWL35	SWL50	SWL100	SWL120
_起升力,KN	25	50	100/150	200	250	350	500	1000	1200
_拉力,KN	25	50	99	166	250	350	500	1000	1200
丝杠螺纹尺寸	Tr30×6	Tr40×7	Tr58×12	Tr65×12	Tr90×16	Tr100×18	Tr120×20	Tr160×23	Tr180×25
蜗轮蜗杆传动比（P）	普通6:1	6:1	72/3:1	8:1	102/3:1	102/3:1	11:1	12:1	12:1
蜗杆每转行程,mm	1.0	1.17	1.56	1.5	1.5	1.5	1.818	1.916	2.083
蜗轮蜗杆传动比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
蜗杆每转行程,mm	0.250	0.292	0.5	0.5	0.5	0.5	0.625	0.638	0.694
蜗杆传动比（P）	6:1	6:1	72/3:1	8:1	102/3:1	102/3:1	11:1	12:1	12:1
满负荷蜗杆扭距N·m	18.6	39.5	119/179	240	366	600	970	2323	3316
蜗轮蜗杆传动比（M）	24:1	24:1	24:1	24:1	32:1	32:1	32:1	36:1	36:1
满负荷蜗杆扭距N·m	8.86	19.8	60/90	122	217	340	425	997	1658
丝杆_轴伸长度	1500	2000	2500	3000	3500	4000	5500	6500	7000
_许用功率/kW	0.55	1.1	2.6	3.7	4.8	6.0	7.5	15	17.5
普通比（P）总效率％	23	21	23	21	19	18	15	13	12
慢速比（M）总效率%	14	12	15	13	11	11	11	10	8
润滑油量，kg	0.1	0.25	0.5	0.75	1.1	1.9	2	2.5	2.5
不加行程的重量，kg	7.3	16.2	25	36	70.5	87	420	1010	1350
丝杆每100mm的重量	0.45	0.82	1.67	2.15	4.15	5.20	7.45	13.6	17.3
润滑剂	合成钙钠基润滑脂ZGN-1或ZGN-2（温度范围－20℃－100℃）

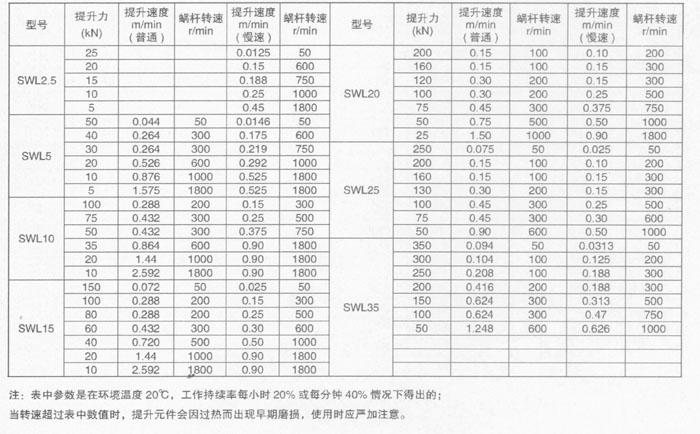

六、升降级的提升力和提升速度表

七、丝杆长度与_负荷的关系

八、升降机的选型说明：

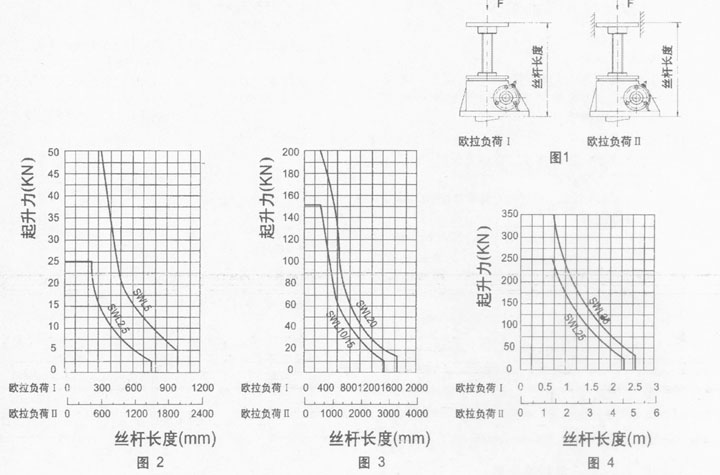

    根据丝杆行程和提升负荷查图1～图4，找出所需升降机的型号。再查提升力和提升速度表，校核提升速度是否满足要求。
    例：已知提升负荷为F=20 kN，丝杆行程=400ram，提升速度V=0．65m／min，试求所需的升降机。
    根据F=20kN，丝杆行程=400mm查图2，选择SWL5升降机。再查提升力和提升速度表核对SWL5升
降升在20kN负荷下只允许O．526m／min的速度，只有重选大型号的升降机。再查提升和提升力速度表得知
SWLl 0在20kN负荷下允许提升速度为1．44m／min而满足要求。
九、说明：
    （1）当压力负荷减小时，提升高度可随之增大（两者具体关系详见图2～图4）：
    （2）在提升不同的负荷时，所允许的扭矩、功率、转速也不同，且不同工作持续率的_功率也不同;
    （3）1型结构采用油脂润滑，随着温度的升高应及时补充润滑剂：
    （4）表中的效率为用油脂润滑条件下的参数：
    （5）工作期间应及时更换润滑剂：
    （6）m作环境温度：一20~C一十80℃：
    （7）在静止状态一般可以自锁。
