一、概述
轴装式圆弧圆柱蜗轮蜗杆减速机（JB/T6387 — 1992）直接套装在工作机主轴上，包括 SCWU ，SCWS，SCWO 三个系列。主要应用于冶金、矿山、起重、运输、化工、建筑等机械设备的减速传动。
工作条件：减速器蜗杆轴转速不_过 1500 r/min；工作环境温度为－ 40～40 ℃，当工作环境温度低于0 ℃时，启动前润滑油_加热到0 ℃以上；减速器可正、反向运转。
二、型号与标记

1.本机结构为单级，包括以下四种型号

（1）SCWU 型—蜗杆在蜗轮之下型；

（2）SCWS 型—蜗杆在蜗轮之侧型；

（3）SCWO 型—蜗杆在蜗轮之上型。

（4）SCWV1型—蜗杆轴线在垂直方向型
标记示例：

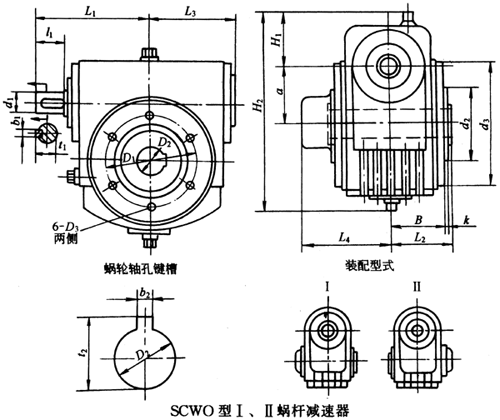

SCWO型减速器I、II装配型式主要尺寸 /mm

型号＼尺寸	a	d3	i＜16					i≥16					D2（H7）
			d1（j6）	l1	b1	t1	L1	d1（j6）	l1	b1	t1	L1
SCWO 63	63	150	19	28	6	21.5	128	19	28	6	21.5	128	30
SCWO80	80	175	24	36	8	27	151	24	36	8	27	151	40
SCWO100	100	218	28	42	8	31	182	24	36	8	27	176	50

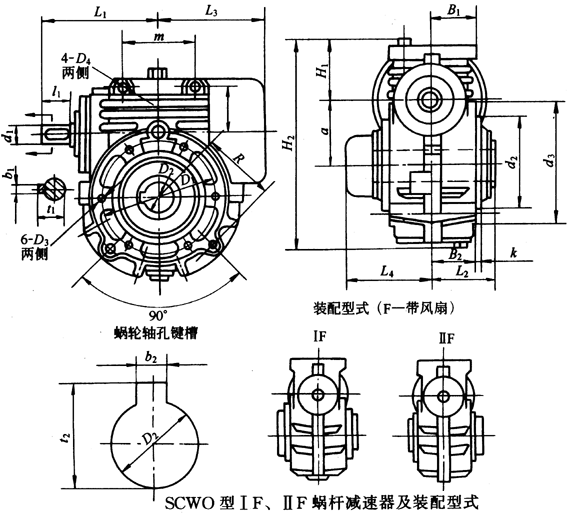

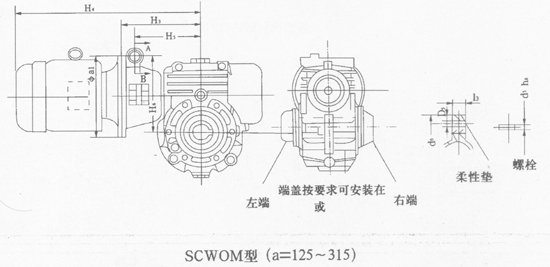

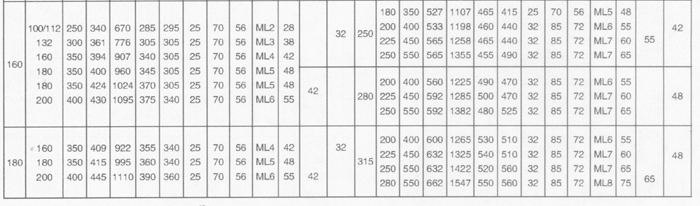

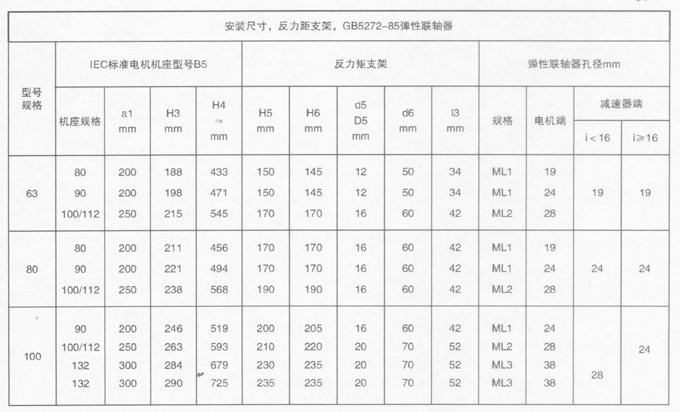

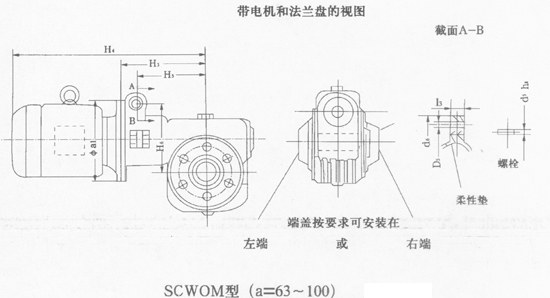

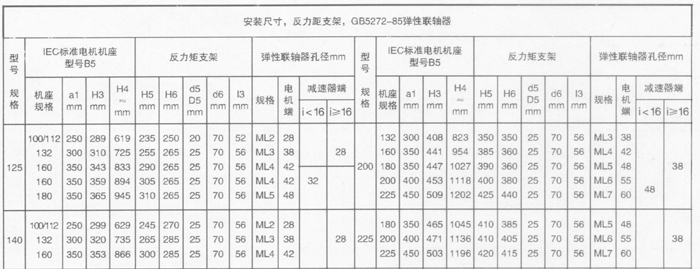

SCWO型ⅠF、ⅡF蜗杆减速器及装配型式 /mm
