减速机-直廓环面蜗杆减速机-HW系列直廓环面蜗杆减速机

HWT减速机,HWB减速机,HW系列直廓环面蜗杆减速机

减速机里的直廓环面蜗杆减速机因所采用的环面蜗杆副,其蜗杆轴向截面齿廓为直线,故称其为直廓环面蜗杆与其他各种蜗杆减速器相同,为空间交错轴传动,承载能力和传动效率较高。
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606

HWT减速机,HWB减速机,HW系列直廓环面蜗杆减速机详细介绍


HWT减速机实体模型A


HWT减速机实体模型B


HWT减速机实体模型C


HWB减速机实体模型A


HWB减速机实体模型B


HWB减速机实体模型C


HWB减速机实体模型D


一、概述
    HW型直廓环面蜗杆减速机型号(JB/T7936一1999)因所采用的环面蜗杆副,其蜗杆轴向截面齿廓为直线,故称其为直廓环面蜗杆(亦称球面蜗杆),与其他各种蜗杆减速机相同,为空间交错轴传动,承载能力和传动效率较高,适用于重载、大功率、大转矩传动,如冶金、矿山、起重、运输、石油、化工、建筑等机械
设备的减速传动。包括HWT、HWB型二种型式。
    工作条件:输入、输出轴交错角为90*,蜗杆转速不_过1500r’/min,蜗杆中间平面分度圆滑动速度不_过16m/sl蜗杆轴可正、反向运转t工作环境温度为一40—40℃。当工作环境温度底于0℃时,启动前润滑油_加热到0℃以上,或采用低凝固点的润滑油;高于40℃时,_采取冷却措施。
二、型号、中心距、传动比、标记
2.1型号
    (1)HWT型一蜗杆在蜗轮之上铸造机体和机盖直廓环面蜗杆减速机
    (2)HWB型一蜗杆在蜗轮之下铸造机体和机盖直廓环面蜗杆减速机;
     其中T-上置蜗杆;B-下置蜗杆;W-焊接机体和机盖,未注为铸造结构。
2.2 中心距

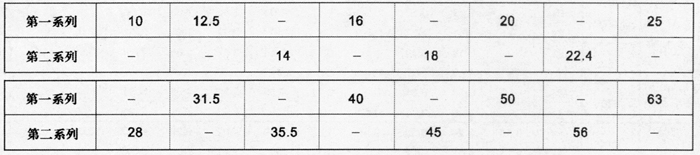

2.3公称传动比

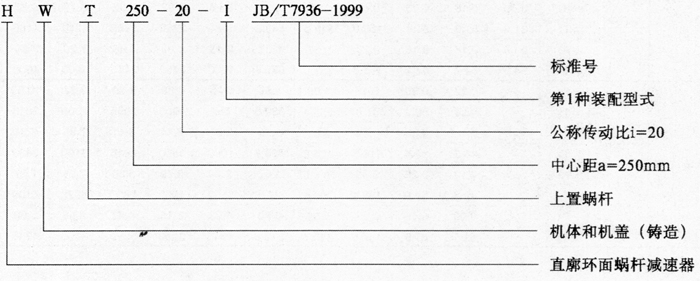

2.4 标记示例

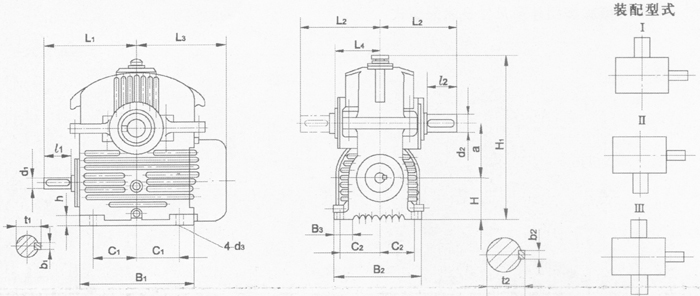

HWT型减速机外形尺寸及装配形式



型 号
a
B1
B2
B3
C1
C2
H
d1
l1
b1
t1
L1
HWT100
100
250
220
50
100
90
140
28js6
60
8
31
220
HWT125
125
280
260
60
115
105
160
35k6
80
10
38
260
HWT160
160
380
310
70
155
130
200
45k6
110
14
48.5
340
HWT200
200
450
360
80
185
150
250
55m6
110
16
59
380
HWT250
250
540
430
100
225
180
280
65m6
140
18
69
460
HWT280
280
640
500
110
270
210
315
75m6
140
20
79.5
530
HWT315
315
700
530
120
280
225
355
80m6
170
22
85
590
HWT355
355
750
560
130
300
245
400
85m6
170
22
90
610
HWT400
400
840
620
160
315
260
450
95m6
170
25
100
660
HWT450
450
930
700
190
355
300
500
100m6
210
28
106
740
HWT500
500
1020
760
200
400
320
560
110m6
210
28
116
790
型号
d2
l2
b2
t2
L2
L3
L4
H1
h
d3
油量/L
重量/kg
HWT100
50k6
82
14
53.5
220
220
120
374
25
16
7
69
HWT125
60m6
82
18
64
240
260
142
430
30
20
9
129
HWT160
75m6
105
20
79.5
310
320
177
530
35
24
18
175
HWT200
90m6
130
25
95
350
380
192
640
40
24
38
290
HWT250
110m6
165
28
116
430
440
230
765
45
28
55
490
HWT280
120m6
165
32
127
470
530
255
855
50
35
71
750
HWT315
130m6
200
32
137
500
555
260
930
55
35
95
1030
HWT355
140m6
200
36
148
530
590
300
1040
60
35
126
1640
HWT400
150m6
200
36
158
560
655
310
1225
70
42
170
2170
HWT450
170m6
240
40
179
640
705
360
1345
75
42
220
2690
HWT500
180m6
240
45
190
670
775
380
1490
80
42
275
3410

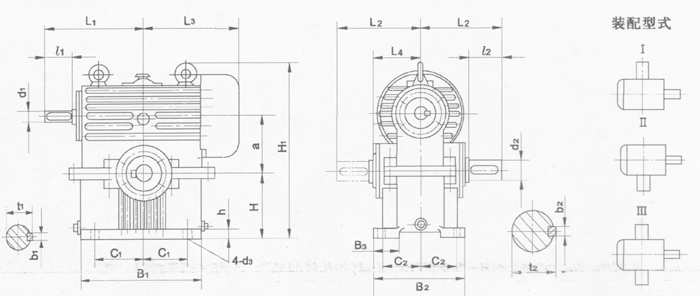

HWB型减速机外形尺寸及装配形式
型 号
a
B1
B2
B3
C1
C2
H
d1
l1
b1
t1
L1
HWB100
100
250
220
50
100
90
100
28js6
60
8
31
220
HWB125
125
280
260
60
115
105
125
35k6
80
10
38
260
HWB160
160
380
310
70
155
130
160
45k6
110
14
48.5
340
HWB200
200
450
360
80
185
150
180
55m6
110
16
59
380
HWB250
250
540
430
90
225
180
200
65m6
140
18
69
460
HWB280
280
640
500
110
270
210
225
75m6
140
20
79.5
530
HWB315
315
700
530
120
280
225
250
80m6
170
22
85
590
HWB355
355
750
560
130
300
245
280
85m6
170
22
90
610
HWB400
400
840
620
140
315
260
315
95m6
170
25
100
660
HWB450
450
930
700
150
355
300
355
100m6
210
28
106
740
HWB500
500
1020
760
170
400
320
400
110m6
210
28
116
790



型 号
d2
l2
b2
t2
L2
L3
L4
H1
h
d3
油量/L
重量/kg
HWB100
50k6
82
14
53.5
220
220
120
373
25
16
3
70
HWB125
60m6
82
18
64
240
260
142
445
30
20
4
132
HWB160
75m6
105
20
79.5
310
320
177
560
35
24
8
170
HWB200
90m6
130
25
95
350
380
192
655
40
24
13
280
HWB250
110m6
165
28
116
430
440
230
800
45
28
21
475
HWB280
120m6
165
32
127
470
530
255
910
50
35
27
725
HWB315
130m6
200
32
137
500
555
260
963
55
35
35
1030
HWB355
140m6
200
36
148
530
590
300
1082
60
35
48
1590
HWB400
150m6
200
36
158
560
655
310
1230
70
42
60
2140
HWB450
170m6
240
40
179
640
705
360
1375
75
42
85
2510
HWB500
180m6
240
45
190
670
775
390
1510
80
42
110
3370
