锥面包络蜗杆减速机-KW系列锥面包络蜗杆减速机

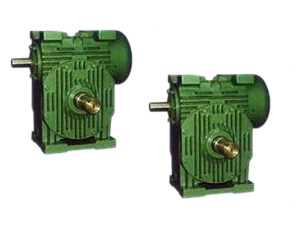

KWO锥面包络蜗杆减速机

锥面包络蜗杆减速机包含KW系列锥面包络蜗杆减速机KW系列锥面包络蜗杆减速机采用ZKI蜗杆,即锥面包络圆柱蜗杆,承载能力较大,传动效率高,使用寿命长。
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606

KWO锥面包络蜗杆减速机详细介绍

一、概述
    KW系列锥面包络圆柱蜗杆减速机(JB/T5559一1991)采用ZKl蜗杆,即锥面包络圆柱蜗杆,承载能力较
大,传动效率高,使用寿命长。主要适用于冶金、矿山、起重、运输、化工、建筑、轻工等行业。
    工作条件:蜗杆输入转速不_过1500r/rainI工作环境温度为一40~40℃,当工作环境温度低于O℃时,启动前润滑油_加热到O℃以上,或采用低凝固点的润滑油t减速器可正、反双向运转。

二、型号、中心距、传动比、标记
2.1型号
(1)KWU型一蜗杆在蜗轮之下的锥面包络圆柱蜗杆减速器;
(2)KWS型一蜗杆在蜗轮之侧的锥面包络圆柱蜗杆减速器-
(3)KWO型一蜗杆在蜗轮之上的锥面包络圆柱蜗杆减速器。
其中K一蜗杆为ZKl型,W一蜗杆减速速器,U一蜗杆在蜗轮之下,S一蜗杆在蜗轮之侧,O一蜗杆在蜗轮之上。

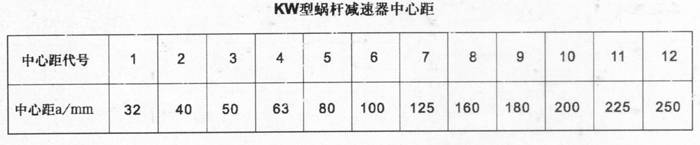

2.2 中心距

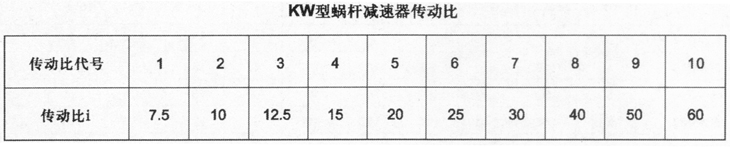

2.3 公称传动比

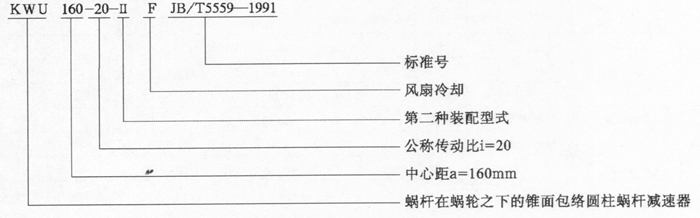

2.4 标记示例

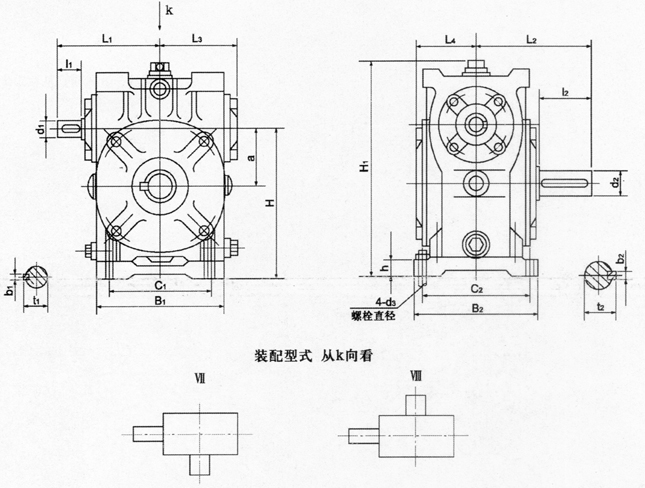

KWO型锥面包络圆柱蜗杆减速器实体模型(Ⅶ)


KWO型锥面包络圆柱蜗杆减速器实体模型(Ⅷ)

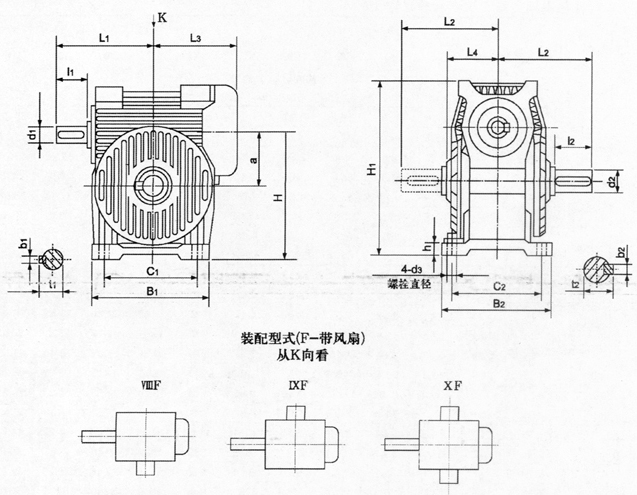

KWO型锥面包络圆柱蜗杆减速器实体模型(ⅧF)


KWO型锥面包络圆柱蜗杆减速器实体模型(ⅨF)


KWO型锥面包络圆柱蜗杆减速器实体模型(ⅩF)

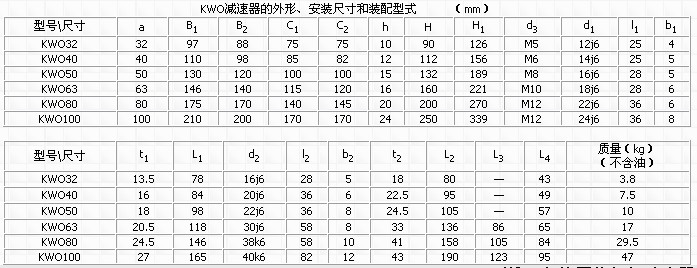

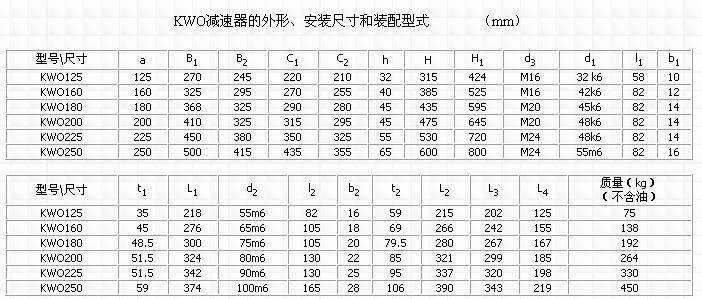

KWO型减速器外形及安装尺寸



KW型蜗杆减速器额定输入功率及额定输出转矩表
