包络蜗杆减速机-平面二次包络蜗杆减速机

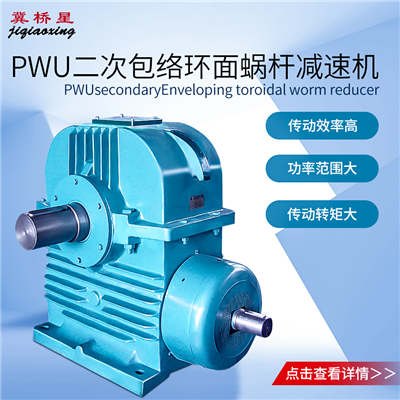

PWU型平面二次包络蜗杆减速机

平面二次包络蜗杆减速机又叫包络蜗杆减速机,在您的设备上使用包络环面蜗杆减速器,不仅可以缩小减速器的体积,而且可以使整台设备的使用性能得到_,延长使用寿.
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606

PWU型平面二次包络蜗杆减速机详细介绍

一、概述
    PW系列平面二次包络环面蜗杆减速器(GB/T16449一1996)其蜗杆齿面是以一个平面为母面,通过相对圆周运动,包络出环面蜗杆的齿面,再从蜗杆的齿面为母线,通过相对运动包络出蜗轮的齿面,称为平面二次包络环面蜗杆副。包括:PWU、PWO、PWS型三种型式,适用于治金、矿山、起重、运输,石油,化工、建筑等行业机械设备的减速传动。
    工作条件:两轴交角为90。I蜗杆转速不_过1500r/rain,工作环境温度为O~40℃,当环境温度低于0℃或高于40℃时,启动前润滑油要相应加热或冷却;蜗杆轴可以正、反向运转。
二、型号、中心距、传动比、标记
2.1型号
(1)PWU型一蜗杆在蜗轮之下平面二次包络环面蜗杆减速器;
(2)PWO型一蜗杆在蜗轮之上平面二次包络环面蜗杆减速器;
(3)PWS型一蜗杆在蜗轮之侧平面二次包络环面蜗杆减速器。
2.2 中心距

表1 中心距a /mm
_系列
80 100 125 160 200 250 315 400 500 630
_系列
140 180 225 280 355 450 560 710
注:优先选用_系列。
2.3 公称传动比

表2 公称传动比iN
_系列
10 12.5 16 20 25 31.5 40 50 63
_系列
14 18 22.4 28 35.5 45 56

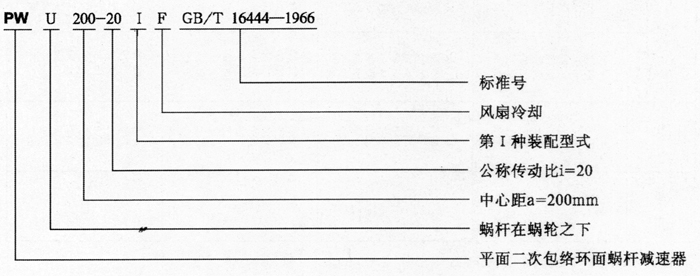

2.4 标记示例

整体式PWU80、PWU100、PWU125、PWU140、PWU160、PWU180、PWU200、PWU225、PWU250、PWU280、PWU315、PWU355、型平面二次包络环面蜗杆减速器主要尺寸(GB/T16449-1996)

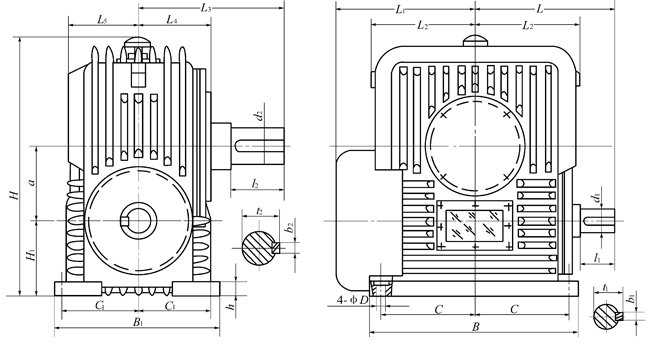

PWU型减速器主要尺寸(整体式) /mm
a
H1
B
B1
C
C1
D
H
L
L1
L2
L3
L4
L5
d­1
b­1
t1
l1
d2
b2
t2
l2
h
80
100
250
190
112
80
14
315
160
160
125
180
100
90
25
8
28
42
45
14
48.5
82
30
100
112
300
236
130
100
16
355
200
200
160
212
125
118
32
10
35
58
55
16
59
82
35
125
125
355
280
160
125
18
450
236
236
190
250
150
140
38
10
41
58
65
18
69
105
38
140
140
400
315
180
140
20
500
265
265
212
280
160
160
42
12
45
82
70
20
74.5
105
40
160
160
450
355
200
160
21
560
300
300
236
315
190
180
48
14
51.5
82
80
22
85
130
42
180
180
500
400
225
180
22
630
335
335
265
355
212
200
56
16
60
82
90
25
95
130
45
200
200
560
450
250
200
24
710
355
355
300
400
236
224
60
18
64
105
100
28
106
165
50
225
225
630
500
280
225
26
800
400
400
315
450
265
250
65
18
69
105
110
28
116
165
53
250
250
670
530
300
250
28
850
450
450
355
500
280
280
70
20
74.5
105
125
32
132
165
56
280
280
800
600
355
280
30
950
475
475
400
560
315
315
85
22
90
130
140
36
148
200
60
315
315
900
670
375
315
32
1060
560
560
450
630
355
355
90
25
95
130
150
36
158
200
67
355
355
1000
750
425
355
35
1250
670
670
500
710
400
400
100
28
106
165
170
40
179
240
75

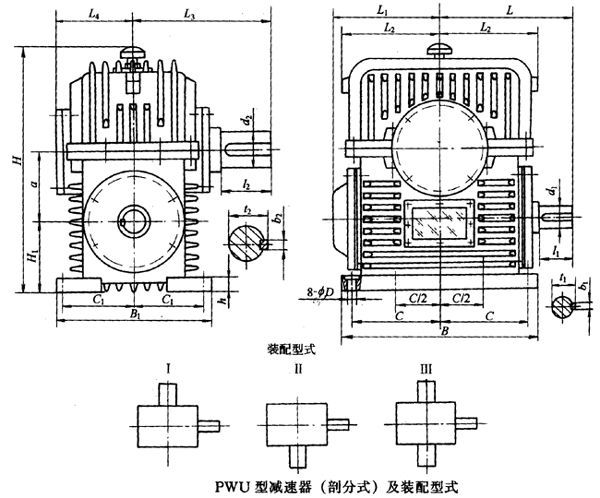

PWU型减速器主要尺寸(剖分式) /mm
a
H1
B
B1
C
C1
D
H
L
L1
L2
L3
L4
d­1
b­1
t1
l1
d2
b2
t2
l2
h
400
355
900
800
400
355
35
1250
600
600
450
630
375
110
28
116
165
180
45
190
240
55
450
400
1000
900
450
400
39
1400
670
670
500
710
425
125
32
132
165
200
45
210
280
60
500
450
1120
1000
500
450
42
1600
750
750
560
800
475
130
32
137
200
220
50
231
280
65
560
500
1250
1120
560
500
45
1800
850
850
630
900
530
150
36
158
200
250
56
262
330
72
630
560
1400
1250
630
560
48
2000
950
950
710
1000
600
170
40
179
240
280
63
292
380
80
710
630
1600
1400
710
630
52
2240
1060
1060
800
1250
670
190
45
200
280
320
70
334
380
88
