平面包络环面蜗杆减速机

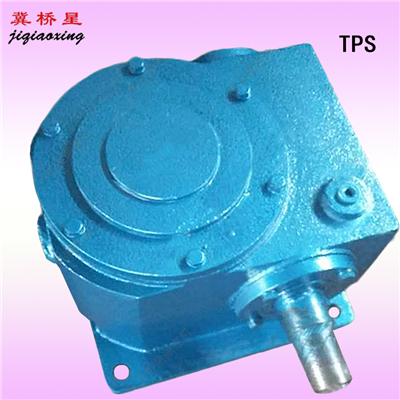

TPS平面包络环面蜗杆减速机

平面包络环面蜗杆减速机中的蜗杆是高质量的铬钼钢离子氮化处理,蜗轮是离心铸造磷锡青铜,制成可获得高的可靠性和大的载荷量。
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606

TPS平面包络环面蜗杆减速机详细介绍

一、概述
TP系列平面包络环面蜗杆减速器(JB/T9051-199-)为平面一次包络蜗杆传动,传动TPU、TPS、TPA三种形式,适合于冶金、矿山、起重、运输、建筑、石油、化工、航天、航海设备或精密传动的减速传动。
工作条件:蜗杆转速不_过1500r/min;工作环境温度为+40-40。C,当工作环境温度0C以下时,启动前润滑油_加热到0C以上,或采用低凝固点的润滑油;当环境温度_过40C时,需采取强迫冷却措施。

二、型号
该减速器系列有四种型式:TPG、TPU、TPA、TPS 其中TP-平面包络环面蜗杆组合为
A:TPG-通用型平面包络环蜗杆减速器,蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧
B:TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速器。
C:TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速器。
D:TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速器。
三、型号及传动比
型号
中心距a
TPG
_系列
80
100
_系列
TPU
_系列
125
160
200
250
315
400
500
_系列
140
180
224
280
355
450
TPS
_系列
125
160
200
250
315
400
500
_系列
140
180
224
280
355
450
TPA
_系列
125
160
200
250
315
400
500
_系列
140
180
224
280
355
450
注:优先选用_系列,表中_系列的中心距仅提出型式规格。
减速器的公称传动比i
型 号
TPG TPU TPS TPA
公称传动比i
10
12.5
16
20
25
31.5
40
50
63
蜗杆螺旋线方向为右旋。

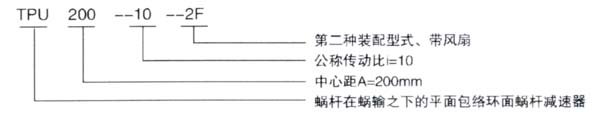

四、标记示例


一实体模型
二实体模型
三实体模型
四实体模型

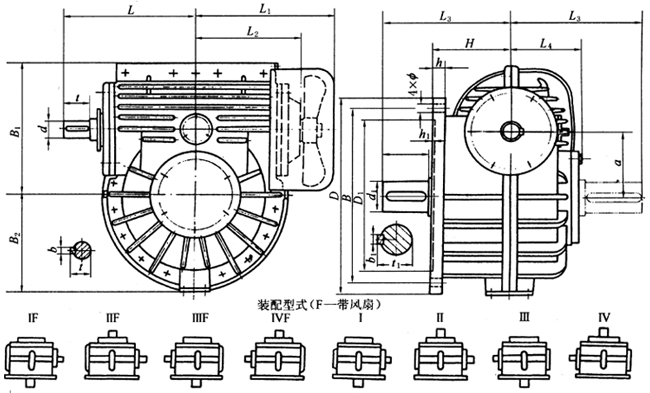

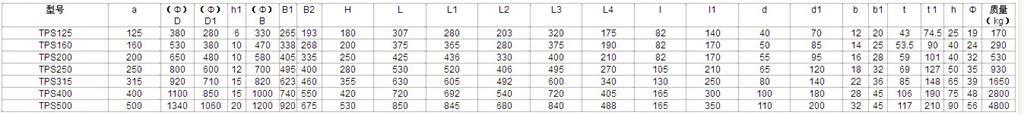

TPS125、TPS160、TPS200、TPS250、TPS315、TPS400、TPS500、通用型减速器形式及外形尺寸



平面包络环面蜗杆减速器额定输入轴功率表



注:1.上表框内的数值、滑动速度v>10m/s,应采用循环润滑
        2.表中额定输入功率P1及额定输出扭矩T2,适用于TPU、TPS型减速器,工作载荷平稳无冲击,每日工作8h,每小时启动10次,启动扭矩为输出扭矩的2.5倍,小时负荷率jc=_,环境温度为20C
3.TPA型及其他工作态度的减速器可按表中额定输入功率P1及额定输出扭矩T2选用。但需用工作状况系数进行修正。
