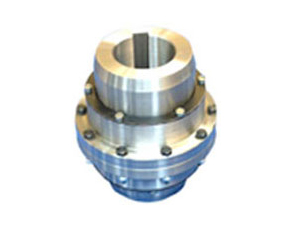

GIICL型鼓形齿式联轴器(JB/ZQ4378-86)
齿式
联轴器
是由齿数相同的内齿圈和带外齿的凸缘半
联轴器
等零件组成。
齿式联轴器
在工作时,两轴产生相对位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率损耗,因此
齿式联轴器
需在良好润滑和密封的状态下工作。
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606
GIICL型鼓形齿式联轴器(JB/ZQ4378-86)详细介绍

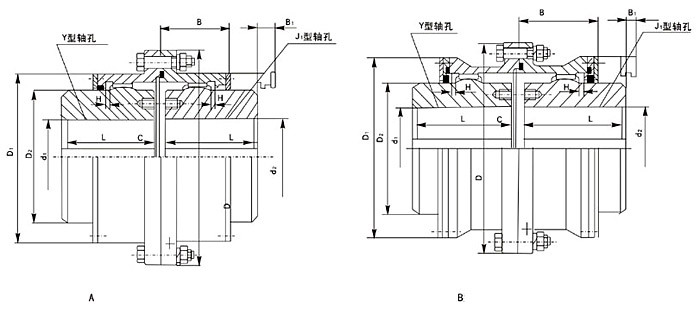

GIICL型鼓形齿式
联轴器
基本参数和主要尺寸
型号
公称扭矩
Tn
(N·m)
许用转速
[n]
(r/min)
轴孔直径
d
1
d
2
轴孔长度
D
D
1
D
2
C
H
B
B
1
转动惯量
(kg·m
2
)
润滑脂容量
(ml)
重量
kg
Y
J
1
L
GIICL1
355
4000
14 16 18 19
42
-
103
71
50
8
2
38
38
0.014
51
3.1
20 22 24
52
38
0.014
3.0
25 28
62
44
0.014
3.1
30 32 35
82
60
0.014
3.6
GIICL2
630
4000
16 18 19 20 22 24
52
38
115
83
60
8
2
44
42
0.023
70
4.9
25 28
62
44
0.023
4.5
30 32 35 38
82
60
0.024
5.1
40 42 45
82
60
0.027
6.2
GICLL3
1000
4000
22 24
52
38
127
95
75
8
2
45
42
0.040
68
7.0
25 28
62
44
0.040
7.0
30 32 35 38
82
60
0.040
7.0
40 42 45 48 50 55 56
112
84
0.045
8.6
GIICL4
1600
4000
38
82
60
149
116
90
8
2
49
42
0.080
87
10.1
40 42 45 48 50 55 56
112
84
0.089
12.2
60 63 65
142
107
0.098
14.5
GIICL5
2800
4000
40 42 45 48 50 55 56
112
84
167
134
105
10
2.5
54
42
0.151
125
16.4
60 63 65 70 71 75
142
107
0.173
19.6
GIICL6
4500
4000
45 48 50 55 56
112
84
187
153
125
10
2.5
55
42
0.265
148
22.1
60 63 65 70 71 75
142
107
0.300
26.5
80 85 90
172
132
0.377
31.5
GIICL7
6300
3750
50 55 56
112
84
204
170
140
10
2.5
59
42
0.405
175
27.6
60 63 65 70 71 75
142
107
0.465
33.1
80 85 90 95
172
132
0.519
39.3
100 (105)
212
167
0.602
47.5
GIICL8
9000
3300
55 56
112
84
230
186
155
12
3
71
47
0.668
268
35.5
60 63 95 70 71 75
142
107
0.750
42.3
80 85 90 95
172
132
0.839
49.7
100 110 (115)
212
167
0.964
60.2
GIICL9
14000
3000
60 63 65 70 71 75
142
107
256
212
180
12
3
73
47
1.264
310
55.6
80 85 90 95
172
132
1.425
65.6
100 110 120 125
212
167
1.625
79.6
130 (135)
252
202
0.878
95.8
GIICL10
20000
2650
65 70 71 75
142
107
287
239
200
14
3.5
82
47
2.045
472
72
80 85 90 95
172
132
2.291
84.4
100 110 120 (125)
212
167
2.636
101
130 140 150
252
202
2.981
119
GIICL11
31500
2350
70 71 75
142
107
325
276
235
14
3.5
85
47
3.814
550
97
80 85 90 95
172
132
4.384
114
100 110 120 (125)
212
167
4.941
138
130 140 150
252
202
5.599
161
160 170 (175)
302
242
6.35
189
GIICL12
45000
2100
75
142
107
362
313
270
16
4
95
49
6.49
695
128
80 85 90 95
172
132
7.31
150
100 110 120 (125)
212
167
8.45
205
130 140 150
252
202
9.6
213
160 170 180
302
242
10.91
248
190 200
352
282
12.22
285
GIICL13
63000
1850
150
252
202
412
350
300
18
4.5
104
49
15.7
1019
269
160 170 180 (185)
302
242
17.7
315
190 200 220 (225)
352
282
19.67
360
GIICL14
100000
1650
170 180 185
302
242
462
420
335
22
5.5
158
63
32.1
2900
421
190 200 220
352
282
35.2
476
240 250
410
330
38.9
544
GIICL15
160000
1500
190 200 220
352
282
512
470
380
22
5.5
158
63
57.2
3700
608
240 250 260
410
330
63.4
696
280 (285)
470
380
69.8
786
GIICL16
224000
1300
220
352
282
580
522
430
28
7
177
67
95.7
4500
799
240 250 260
410
330
105.8
913
280 300 320
470
380
116.4
1072
GIIGL17
315000
1200
250 260
410
330
644
582
490
28
7
182
67
172.3
4900
1176
280 (290) 300 320
470
380
190.1
1322
340 360 (365)
550
450
214.9
1532
GIICL18
450000
1050
280 (295) 300 320
470
380
726
685
540
28
8
215
75
314.1
7000
1698
340 360 380
550
450
351
1948
400
650
540
398
2278
GIICL19
630000
950
300 320
470
380
818
748
630
32
8
220
75
547
890
2249
340 (350) 360 380 (390)
550
450
615
2591
400 420 440 450 460
650
540
702
3026
(470)
650
540
702
3026
GIICL20
900000
800
360 380 (390)
550
450
928
838
720
32
10.5
235
75
1047
11000
3384
400 420 440 450 460
650
540
1196
3984
480 500
650
540
1196
3984
530 (540)
800
680
1443
4430
GIICL21
1250000
750
400 420 440 450 460
650
540
1022
928
810
40
11.5
245
75
1874
13000
4977
480 500
650
540
1875
4977
530 560 600
800
680
2246
6152
注:1、推荐选用J
1
型轴孔
2、括号内轴孔直径在新设计中不得选用。
