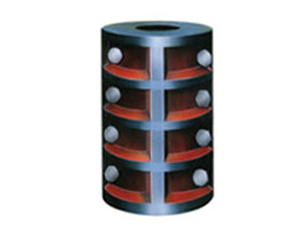

JQ、JQW、JJQ型夹壳式联轴器(HG5-213-65

联轴器的类型:膜片联轴器梅花联轴器,十字滑块联轴器,凌斯波纹管联轴器,弹性联轴器等。按固定方式可分为:定位螺固定联轴器,夹紧螺丝固定联轴器,胀套联接固定联轴器,键槽联接固定联轴器
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606

JQ、JQW、JJQ型夹壳式联轴器(HG5-213-65详细介绍

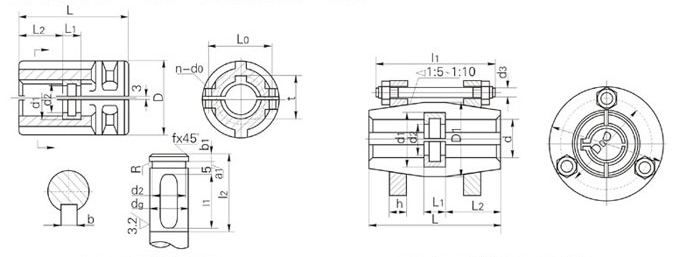

1、JQ、JQW型夹壳联轴器主要尺寸

标定符号

孔径

Mmax

D

L

L1
(H8/j7

L2

L0

n-d0

d1
(H11/h11

d2
(H11

a1
(H11

b1

l1

l2

R

f

b

t

重量(kg)

JQ-25

25

90

95

110

20

45

58

4-12

32

20

5

4

35

60

0.2

0.4

8

28.3

4.47

JQ-30

30

90

102

130

20

55

64

4-14

38

25

5

4

45

70

0.2

0.4

8

33.3

4.47

JQ-35

35

236

118

162

20

71

80

6-14

43

30

5

4

55

85

0.4

0.6

10

38.3

7.60

JQ-40

40

236

118

162

20

71

80

6-14

48

35

5

6

55

85

0.4

0.6

12

43.3

7.60

JQ-45

45

530

135

190

24

83

94

6-14

57

37

6

5

70

100

0.4

0.6

14

48.8

10.85

JQ-50

50

530

135

190

24

83

94

6-14

62

42

6

5

70

100

0.4

0.6

14

53.8

10.85

JQ-55

55

530

135

190

24

83

94

6-14

67

47

6

5

70

100

0.6

1

16

59.3

10.85

JQ-60

60

1400

172

250

30

110

124

8-18

73

50

8

6

100

130

0.6

1

18

64.4

25.06

JQ-65

65

1400

172

250

30

110

124

8-18

78

55

8

6

100

130

0.6

1

18

69.4

25.06

JQ-70

70

1400

172

250

30

110

124

8-18

83

60

8

6

100

130

0.6

1

20

74.9

25.06

JQ-80

80

2650

185

280

38

131

138

8-18

94

7

10

8

110

145

0.6

1

22

85.4

30.16

JQ-85

85

2650

185

280

38

121

138

8-18

99

75

10

8

110

145

0.6

1

22

90.4

30.16

JQ-90

90

5200

230

330

38

146

164

8-23

105

80

10

8

140

170

0.6

1

25

95.4

56.38

JQ-95

95

5200

230

330

38

146

164

8-23

110

85

10

8

140

170

0.6

1

25

100.4

56.38

JQ-100

100

5200

230

330

38

146

164

8-23

115

90

10

8

140

170

0.6

1

28

106.4

56.38

JQ-105

105

5200

230

330

38

146

164

8-23

120

95

10

8

140

170

0.6

1

28

111.4

56.38

JQ-110

110

9000

260

390

46

172

190

8-23

125

100

12

10

160

200

0.6

1

28

116.4

90

JQ-115

115

9000

260

390

46

172

190

8-23

130

105

12

10

160

200

0.6

1

32

122.4

90

JQ-120

120

9000

260

390

46

172

190

8-23

135

110

12

10

160

200

0.6

1

32

127.4

90

JQ-125

125

15000

280

440

54

193

210

10-23

140

115

14

12

180

225

0.6

1

32

132.4

125

JQ-130

130

15000

280

440

54

193

210

10-23

146

118

14

12

180

225

0.6

1

32

137.4

125

JQ-140

140

15000

300

440

54

193

230

10-23

158

128

14

12

180

225

0.6

1

36

148.4

125

JQ-150

150

28000

340

500

64

218

260

10-33

170

134

16

14

200

255

0.6

1

36

158.4

215

JQ-160

160

28000

340

500

64

218

260

10-33

180

144

16

14

200

255

0.6

1

40

169.4

215

JQ-180

180

31000

380

560

72

244

300

10-33

200

162

18

16

240

285

1

1.5

45

190.4

350

JQ-200

200

33750

420

640

80

280

340

10-33

220

182

20

18

270

325

1

1.5

45

210.4

516

注:JQW型为夹壳式联轴器是JQ型夹壳式联轴器取消息悬吊环,避免轴向重复定位的结构,可在单支点机架中使用。
2、JJQ型紧箍夹壳联轴器主要尺寸

轴径d

25,30

35,40

45,50,55

65,70

80,85

90,95,100,105

110,115,1200

125,130,140

150,160

180,200

Mmax

180

560

900

1400

3150

5600

12500

18000

28000

35000

D

90

105

120

160

180

210

240

280

310

390

D0

70

85

100

135

155

180

210

240

270

340

D1

55

70

85

115

135

160

185

210

240

300

h

16

20

24

30

36

40

45

50

55

60

L

130

162

190

250

280

330

390

440

500

640

L1

120

150

170

220

250

290

350

400

460

600

d3

M10

M10

M10

M12

M12

M16

M16

M20

M20

M24

重量(kg)

3.2

6.3

8.9

21

31

63

79

113

193

430

注:悬吊环及轴端的其它尺寸与JQ型夹壳轴器相同轴径尺寸相同。
