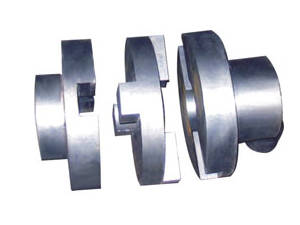

联轴器-十字滑块联轴器-桥星减速机

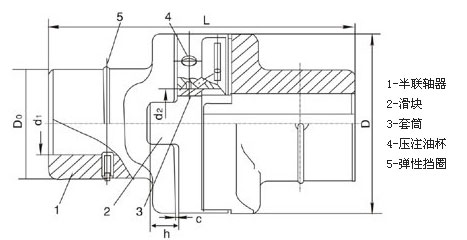

公称转柜 N·m	许用转速 r/min	d1	D0	D	L	h	d2	c	质量 kg
120		15	32	70	95	10	18	0.5+0.30	1.5
		17					20		1.47
		18					22		1.43
250		20	45	90	115	12	25		2.68
		25					30		2.55
		30					34		2.60
500		36	60	110	160	16	40		5.57
		40					45		5.21
800		45	80	130	200	20	50		10.00
		50					55		9.46
1250		55	95	150	240	25	60		15.40
		60					65		14.46
2000		65	105	170	275	30	70		22.41
		70					75		21.29
3200		75	115	190	310	34	80		31.50
		80					85		29.80
5000		95	130	210	355	38	90	10+0.30	44.77
		90					95		42.46
8000		95	140	240	395	42	100		59.44
		100					105		57.02
10000		110	170	280	435	45	115		91.50
		120					130		84.29
16000		130	190	320	485	50	140		129.55
		140					150		120.0
20000		150	210	340	550	55	160		162.55

注：半联轴器和十字滑块材料：45钢，ZG310-570,表面淬火46～60HRC：套筒材料：Q23_钢。
凸榫与凹榫工作面压强验算：
P＝6TcD/（D3-d31）h ≤ 【p】
式中
T8——计算转矩，N·m；
D——十字滑块的外径，mm；
d1——十字滑块的内径，mm；
h——十字滑块凸榫的高度，mm；
【p】许用压强，当半联轴器和十字滑块均为淬火钢，润滑良好，【p】＝15～30MPa。当半联轴器为淬火钢，十字滑块为铸铁；
【p】＝10～15MPa。
