丝杠升降机

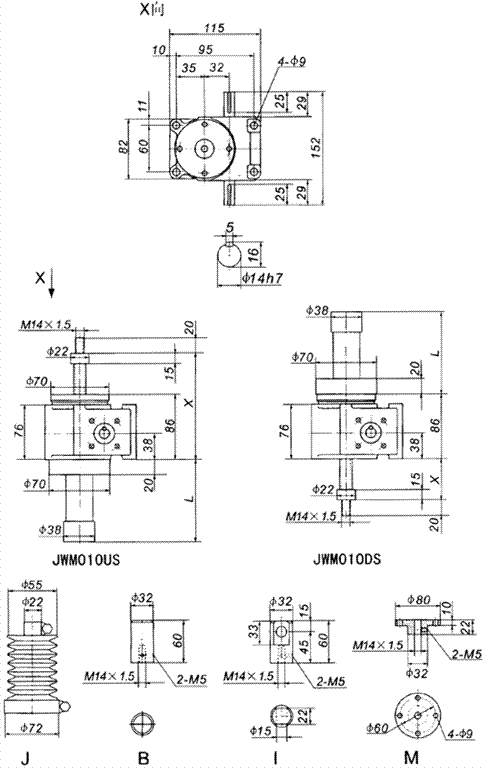

JWM010丝杠升降机外形尺寸表

JWM010丝杠升降机吴桥桥星减速机_生产,本厂重质量,重服务。公司始终坚持科技创新,诚实守信,质量为本的发展道路,不断追求高科技含量,高附加值,高市场容量的品牌产品。
产地: 河北省沧州市吴桥
供应商:河北桥星减速机制造有限公司
电话:0317-7364606 传真:0317-7369606

JWM010丝杠升降机外形尺寸表详细介绍

行程(mm)
US
X X⑴ L m(kg)
MIN MAX MIN MAX
100 101 201 161 261 194 5.5
200 101 301 161 361 294 5.7
300 101 401 201 501 434 6.1
400 101 501 201 601 534 6.3
500 101 601 236 736 669 6.6
600 101 701 236 836 769 6.9
800 101 901 271 1071 1004 7.5
1000 101 1101 301 1301 1234 8.0
行程(mm) DS
X X⑴ L m(kg)
MIN MAX MIN MAX
100 25 125 75 175 194 5.5
200 25 225 75 275 294 5.7
300 25 325 115 415 434 6.1
400 25 425 115 515 534 6.3
500 25 525 150 650 669 6.6
600 25 625 150 750 769 6.9
800 25 825 185 985 1004 7.5
1000 25 1025 215 1215 1234 8.0

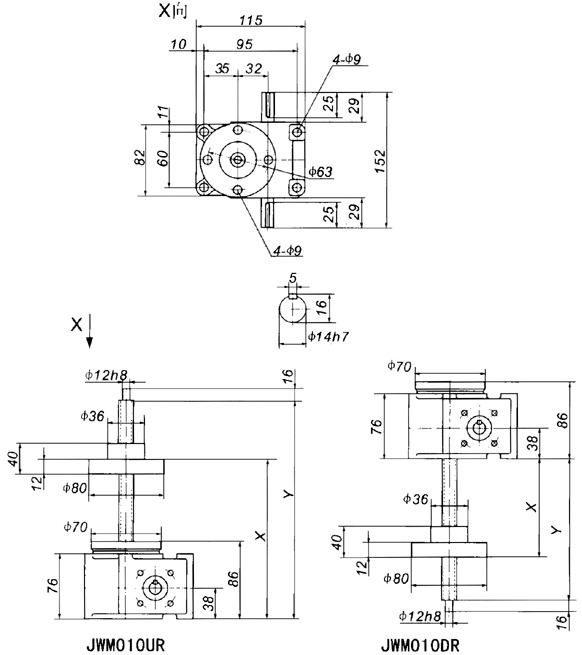

行程(mm) UR
X Y m(kg)
MIN MAX
100 108 208 246 5.9
200 108 308 346 6.1
300 108 408 446 6.2
400 108 508 546 6.4
500 108 608 646 6.6
600 108 708 746 6.8
800 108 908 946 7.2
1000 108 1108 1146 7.6
行程(mm) DR
X Y m(kg)
MIN MAX
100 50 150 160 5.9
200 50 250 260 6.1
300 50 350 360 6.2
400 50 450 460 6.4
500 50 550 560 6.6
600 50 650 660 6.8
800 50 850 860 7.2
1000 50 1050 1060 7.6
