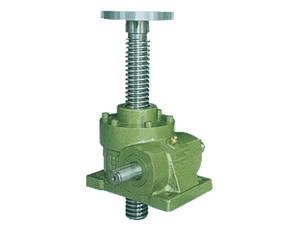

JW系列螺旋升降机附件的确认
蜗轮丝杆升降机支座安装广泛应用于开关装置、倾斜装置。支座与支架配合，实现多方位升降。此件只适应于JWM型工作在冲击、振动不大的场合，请不要应用在JWB、JWH结构中。双头输出：适用于开闭装置，反转装置。
产地：
河北省沧州市吴桥
供应商：河北桥星减速机制造有限公司
电话：0317-7364606 传真：0317-7369606
JW系列螺旋升降机附件的确认详细介绍
1.支座安装广泛应用于开关装置、倾斜装置。如图：
|
型号
|
A
|
B
|
C
|
D
|
E
|
F
|
|
002
|
75
|
60
|
15
|
64
|
12
|
25
|
|
005
|
75
|
60
|
15
|
64
|
12
|
25
|
|
010
|
75
|
60
|
15
|
86
|
15
|
35
|
|
025
|
100
|
75
|
20
|
115
|
20
|
45
|
|
050
|
105
|
75
|
25
|
158
|
25
|
58
|
|
100
|
145
|
100
|
40
|
201
|
30
|
76.3
|
|
150
|
155
|
105
|
50
|
224
|
44
|
76.3
|
|
200
|
173
|
110
|
63
|
244
|
50
|
89.1
|

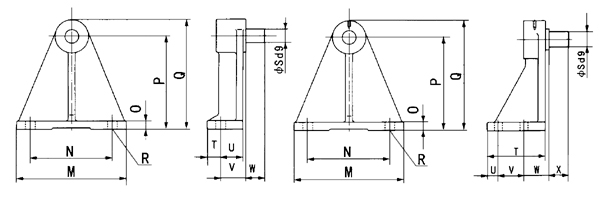

2.支架
支座与支架配合，实现多方位升降。
型号 | M | N | O | P | Q | R | S | T | U | V | W | X |
002 | 130 | 100 | 12 | 100 | 118.5 | 2-φ12 | 15 | 15 | 28 | 30 | 15 | — |
005 | 130 | 100 | 12 | 100 | 118.5 | 2-φ12 | 15 | 15 | 28 | 30 | 15 | — |
010 | 180 | 130 | 15 | 150 | 178 | 2-φ18 | 15 | 25 | 40 | 45 | 17 | — |
025 | 180 | 130 | 15 | 150 | 178 | 2-φ18 | 20 | 25 | 40 | 45 | 30 | — |
050 | 200 | 150 | 15 | 170 | 200 | 2-φ18 | 25 | 25 | 40 | 45 | 35 | — |
100 | 280 | 220 | 22 | 240 | 290 | 4-φ22 | 40 | 159 | 30 | 70 | 70 | 55 |
150 | 360 | 280 | 27 | 300 | 360 | 4-φ33 | 50 | 195 | 40 | 85 | 85 | 70 |
200 | 400 | 320 | 30 | 380 | 450 | 4-φ33 | 63 | 210 | 40 | 90 | 90 | 75 |

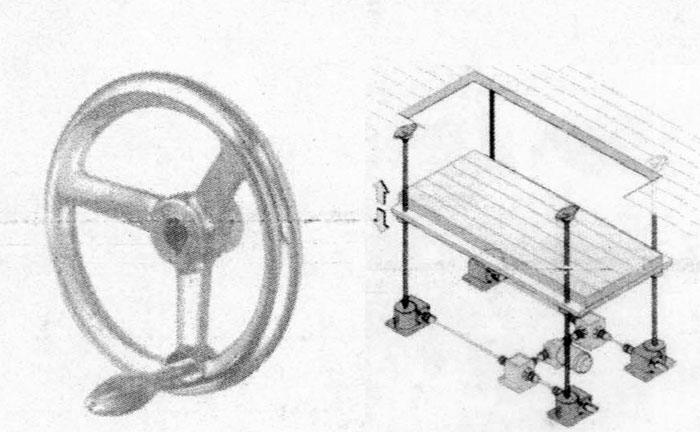

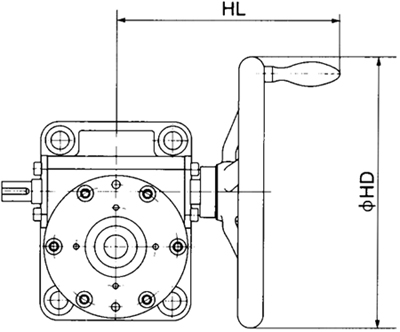

3.手轮盘：
此件只适应于JWM型工作在冲击、振动不大的场合，请不要应用在JWB、JWH结构中。
手动操作扭矩=所需输入扭矩/手轮操作盘半径
尺寸表：
型号 | NV80 | NV100 | NV200 | NV280 | NV450 | |||||
HD | HL | HD | HL | HD | HL | HD | HL | HD | HL | |
JWM002 | 80 | 108 | — | — | — | — | — | — | — | — |
JWM005 | 80 | 108 | — | — | — | — | — | — | — | — |
JWM010 | 80 | 122 | 100 | 125 | — | — | — | — | — | — |
JWM025 | — | — | 100 | 140 | 200 | 198 | — | — | — | — |
JWM050 | — | — | — | — | 200 | 221 | 280 | 229 | — | — |
JWM100 | — | — | — | — | — | — | 280 | 242 | 450 | 295 |
JWM150 | — | — | — | — | — | — | 280 | 247 | 450 | 300 |
JWM200 | — | — | — | — | — | — | — | — | 450 | 304 |
注：手轮为外购件，以定货时实物尺寸为准。

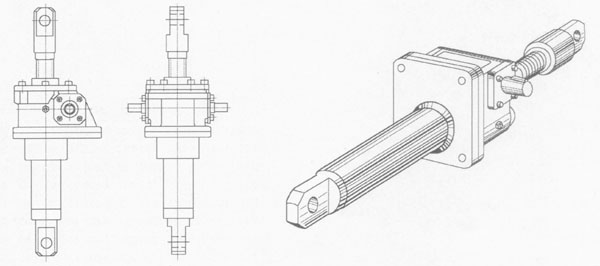

4.双头输出：适用于开闭装置，反转装置

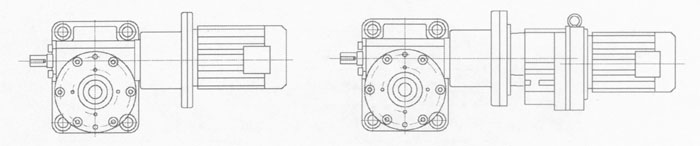

5.带电机示意图

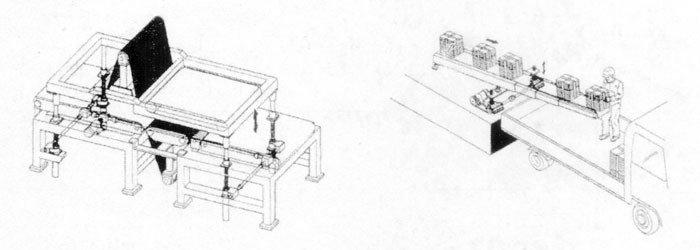

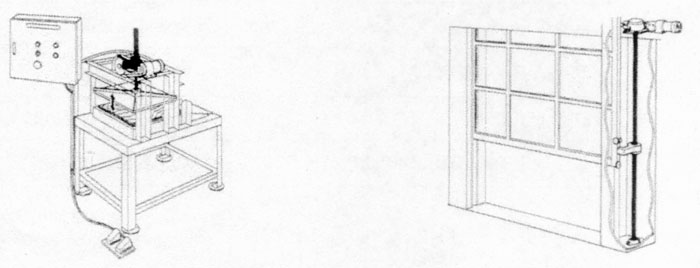

6.应用举例：
 平台升降 |
 调整表面加工机的工作高度 调整滑动传送带的倾斜程度 |
 更改校正器的作业高 大型窗户（门）自动开关 |
相关产品
桥星螺旋升降机，JW系列螺旋升降机可以用电动机或其他动力直接带动，也可以手动。JWB型升降机本身不具有自锁功能，为了防止由于轴向载荷和丝杆的自重而产生逆转，_外加制动装置或选择带有制动的驱动源，请确保制动扭矩大于保持扭矩。
